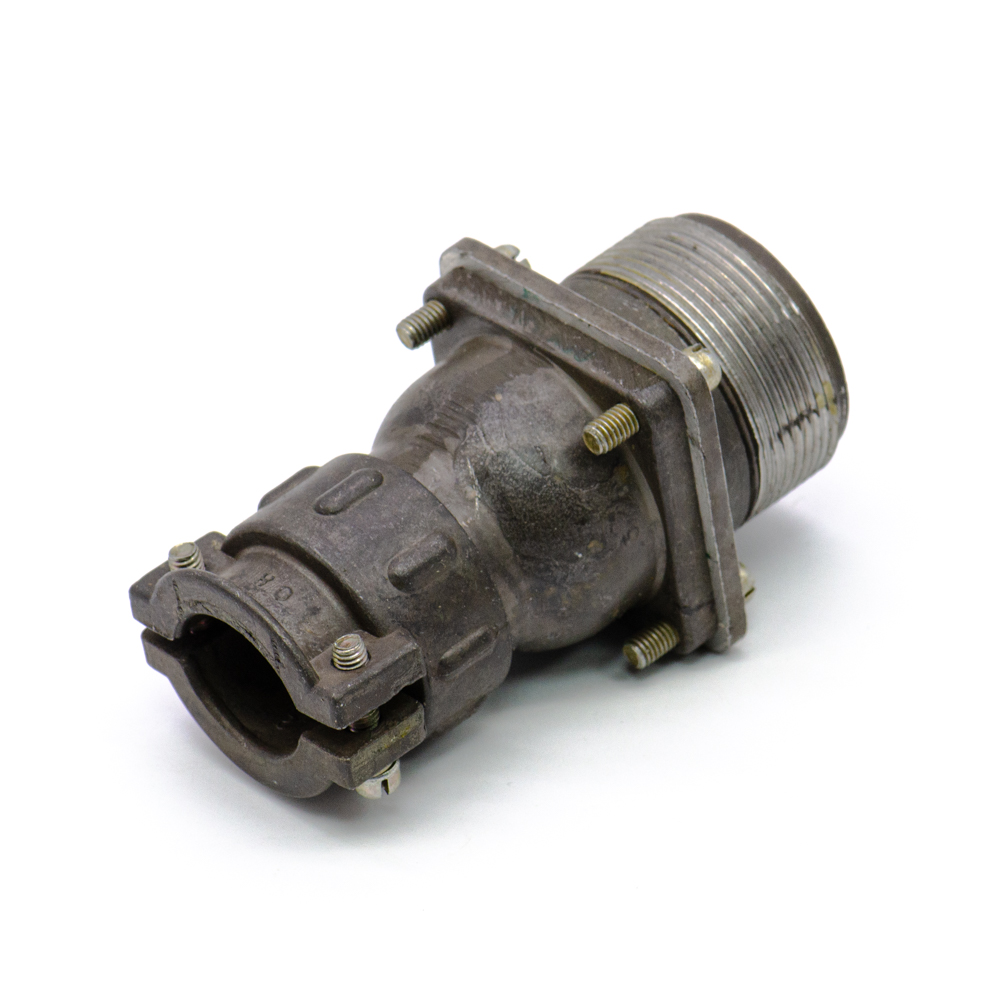

ШРГ32ПК10НШ1 Вилка блочная (арт. TN-7480)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

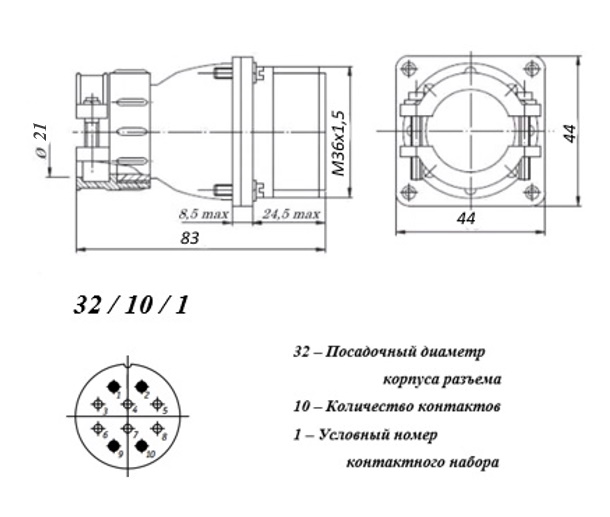

Соединитель ШРГ32ПК10НШ1 - предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ). Расшифровка: ШРГ - тип соединителя, 32 - условный размер корпуса, ПК - с прямым патрубком, 10 - количество контактов, Н - для неэкранированного кабеля, Ш - вилка, 1 - обозначение сочетания контактов. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ бР0.364.040ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 123
Дата выпуска 1991
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования бР0.364.040ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШРГ
Условный размер корпуса 32
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Цвет изделия темно-серый
Габаритные размеры L*W*H 44х73 mm
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность да

Технические характеристики

Сопротивление контактов не более Ø1,5 - 2,5 mΩ; Ø2,5 - 1 mΩ
Номинальное напряжение 850
Рабочий ток 10 A; 25 A
Синусоидальная вибрация: -
Акустические шумы: -
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +35°С
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
