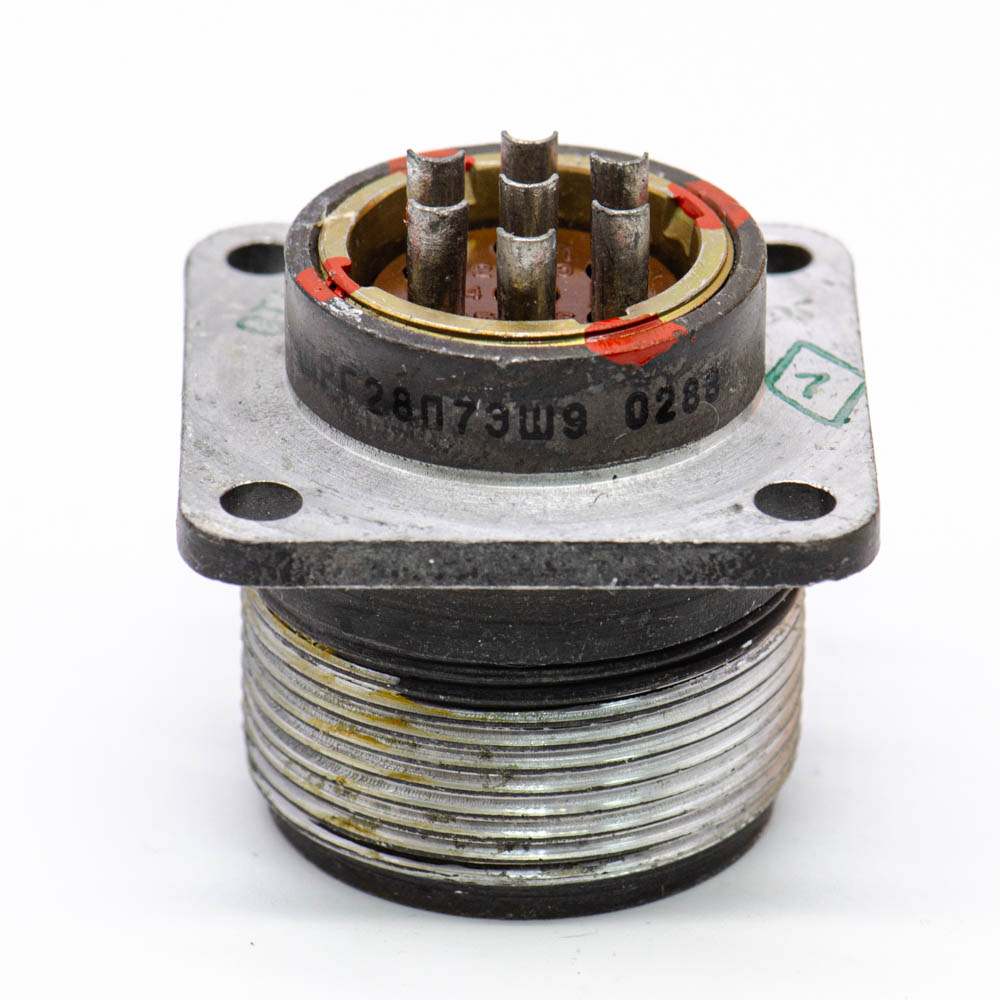

ШРГ28П7ЭШ9 Вилка блочная, 1988г (арт. TN-8512)

к сравнению отложить

No name USSR

Артикул (ID): TN-8512

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 10
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
Нормы и требования ГЕО.364.107 ТУ

Подробная документация

ID: 262367

На складе 4477 шт

Цена от
Включая НДС
450 ₽
1 шт. 450 ₽

Количество

Быстрый заказ

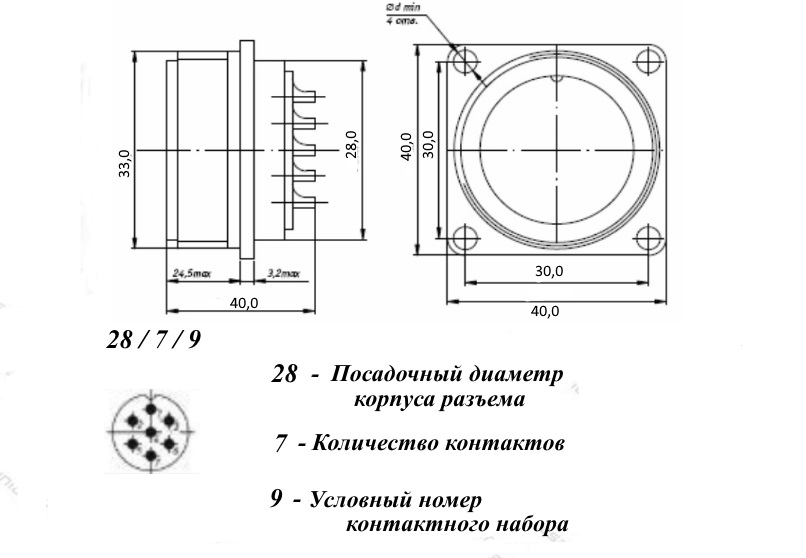

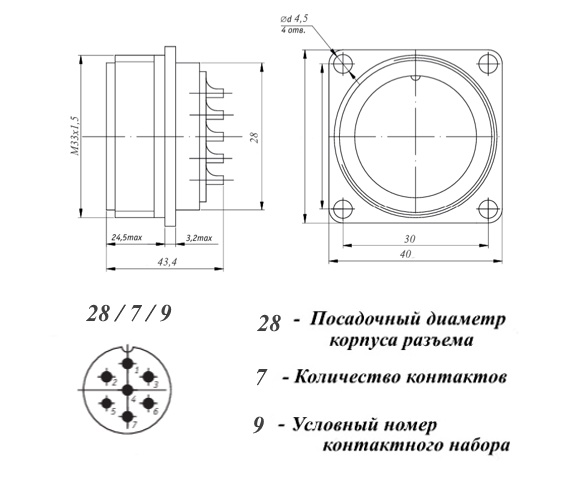

Вилка ШРГ28П7ЭШ9 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: ШРГ - тип соединителя герметичный; 28 - условный размер корпуса; П - блочная часть без патрубка; 7 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 9 - сочетание контактов. Ответной частью данного разъема будут являться колодки кабельные ШР28П7ЭШ9, ШР28У7ЭШ9. Доп. информация в pdf-файле.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	76
Дата изготовленияi	1976-1991
Транслитерация	SHRG28P7ESH9 Plug
Вид упаковки	самоупаковка
Нормы и требования	ГЕО.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШРГ
Условный размер корпуса	28
Количество выводов или контактов	7
Условный номер контактного набора	9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШРГ28П7ЭШ9
Цвет изделия	темно-серый
Габаритные размеры LWH	40х40х42 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850 V
Рабочий ток	25 A
- диапазон частот	1
- амплитуда ускорения	300
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	10 000
Ускорение при механическом ударе многокр. действия	1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	25
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
