ШРГ20П4ЭШ8 Вилка блочная, "1". (арт. KP-5403)

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): KP-5403

Масса изделия, гр 30
Вид приемки "1"- ОТК
ТУ НКЦС.434410.111ТУ
Дата выпуска 1977
Состояние упаковки самоупаковка
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Срок отгрузки со склада 1 день (в наличии)

Подробная документация

ID: 481847

На складе 19 шт

Цена от
Включая НДС
810 ₽
1 шт. 810 ₽

Количество

Быстрый заказ

Соединитель ШРГ40П16ЭШ8  предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).

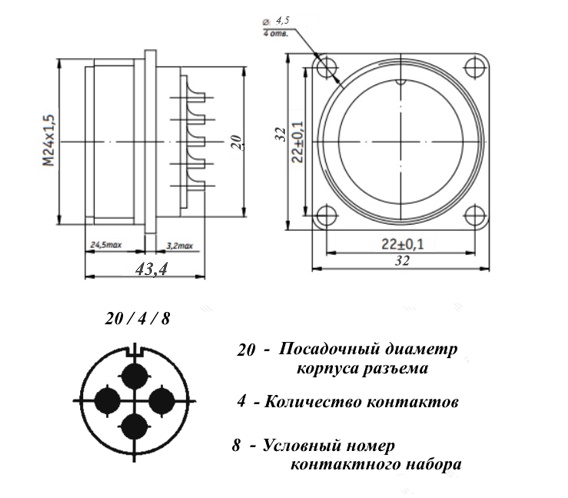

ШР20П4ЭШ8, ШР - тип соединителя; 20 - условный размер корпуса; П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
4 - количество контактов; Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля; Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка; 8 - обозначение сочетания контактов (условное число); Н - покрытие контактов никель; М - пластмассовый корпус. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
ТУ	НКЦС.434410.111ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	30
Дата выпуска	1977
Транслитерация	SHRG20P4ESH8
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	НКЦС.434410.111ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная (приборная)
Серия низкочастотных соединителей	ШРГ
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШРГ20П4ЭШ8
Цвет изделия	темно-серый
Габаритные размеры LWH	32х32х41 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	нет
Герметичность	да

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	25 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	10000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +35°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
