ШРГ20П3ЭШ7 Вилка блочная, бР0.364.040ТУ(арт. TN-7797)

ОАО «Каскад», г. Черкесск; " 1" - ОТК
СССР
Артикул (ID): TN-7797
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.040ТУ
Подробная документация
ID: 281245
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ШРГ20П3ЭШ7 Вилка блочная - разъём низкочастотный герметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШРГ - тип соединителя; 20 - условный размер корпуса; П – приборная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш – вилка (штырь); 7 - сочетание контактов (7 - 3 контакта диаметром 2,5 мм). Покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР20П3ЭШ7, ШР20П3НШ7, ШР20У3ЭШ7, ШР20У3НШ7. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШРГ20П3ЭШ7 Вилка блочная, бР0.364.040ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 29
Дата изготовленияi 1976-1991
Транслитерация ShRG20P3ESH7 Block fork, bR0.364.040TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.040ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШРГ
Условный размер корпуса 20
Количество контактов 3 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 7 - 3 контакта Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 3 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность да

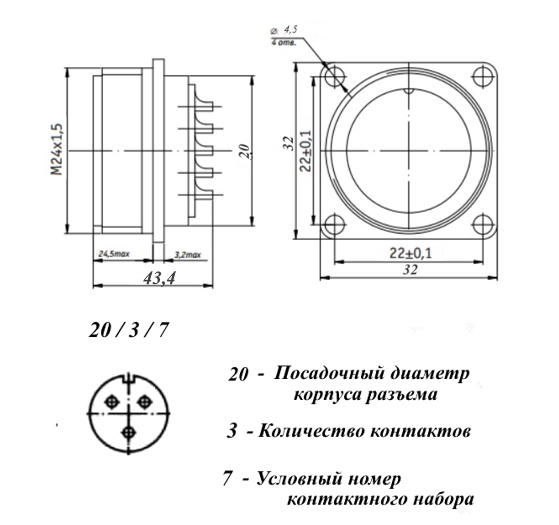

Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 32х32х43,4 mm
Длина корпуса 32 mm
Ширина корпуса 32 mm
Высота корпуса 43,4 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShRG20P3ESH7 Block fork, bR0.364.040TU
Фактическая маркировка ШРГ20П3ЭШ7
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки ШР, 2РТТ
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., СШРГ…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШРГ20П3ЭШ7 Вилка блочная, бР0.364.040ТУ   (datasheet)
