ШР55У35НГ3 Вилка кабельная (арт. TN-7786)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

No name Russia

Артикул (ID): TN-7786

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1992
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки Экспорт
ТУ ГЕ0.364.107 ТУ

Подробная документация

ID: 233473

На складе 3 шт

Цена от
Включая НДС
1840 ₽
1 шт. 1840 ₽

Количество

Быстрый заказ

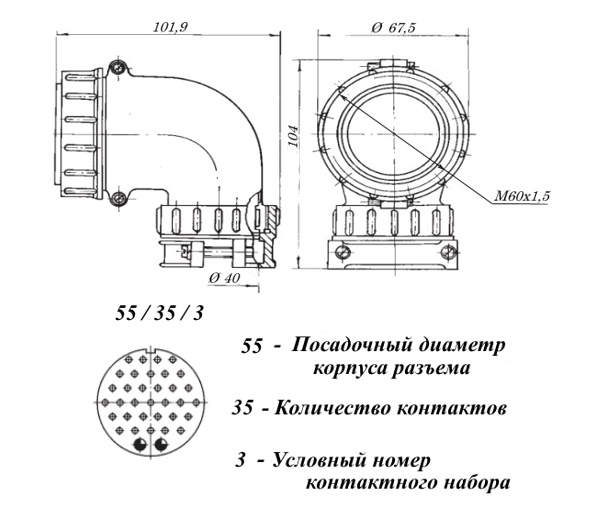

Разъём ШР55У35НГ3 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; У - кабельная часть с угловым патрубком; 35 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 3 - сочетание контактов - 33 контакта диаметром 1,5 мм и 2 контакта диаметром 3,5 мм;отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР55У35НГ3Н сочленяется с блочными колодками ШР55П(ПК,СК)35Э(Н)Г3(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name Russia
Страна происхождения
ТУ	ГЕ0.364.107 ТУ
Вид приемки i	Экспорт
Масса изделия, гр	282
Дата выпуска	1992
Транслитерация	SHR55U35NG3N
Вид упаковки	заводская
Дата изготовленияi	1992-2017
Нормы и требования	ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	55
Количество выводов или контактов	35
Условный номер контактного набора	3 - 33 контакта Ø 1,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР55У31ЭГ3
Цвет изделия	темно-серый
Габаритные размеры LWH	108х98 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение	850 V
Рабочий ток	20 A - для контактов Ø 1,5 mm; 40 A - для контактов Ø 3,5 mm
- диапазон частот	1
- амплитуда ускорения	300
- уровень звукового давления	170
- линейное ускорение	2000
Сопротивление изоляции	5000
Ускорение при механическом ударе одиноч. действия	5000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
