ШР55У23НГ1Н Вилка кабельная, бР0.364.028ТУ(арт. TP-7718)

ПО " Коннектор" , Харьков; " 1" - ОТК
СССР
Артикул (ID): TP-7718
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028ТУ
Подробная документация
ID: 404762
На складе 2 шт
  • Цена от 1840 ₽
  • 1 шт 1840 ₽
Количество
Быстрый заказ

ШР55У23НГ1Н Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 55 - условный размер корпуса; У – кабельная часть с угловым патрубком; 23 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – вилка (штырь); 1 - сочетание контактов (1 - 16 контактов диаметром 1,5 мм; 2 контакта диаметром 2,5 мм; 3 контакта диаметром 3,5 мм; 2 контакта диаметром 5,5 мм); Н - покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР55П23ЭГ1Н, ШР55ПК23НГ1Н, ШР55ПК23ЭГ1Н, ШР55СК23НГ1Н, ШР55СК23ЭГ1Н. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР55У23НГ1Н Вилка кабельная, бР0.364.028ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 279
Дата изготовленияi 1976-1991
Транслитерация ShR55U23NG1N Cable plug, bR0.364.028TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 55
Количество контактов 23 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 16 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm; 3 контакта Ø 3,5 mm; 2 контакта Ø 5,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 16 - Ø 1,5 mm; 2 - Ø 2,5 mm; 3 - Ø 3,5 mm; 2 - Ø 5,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M60х1,5 mm

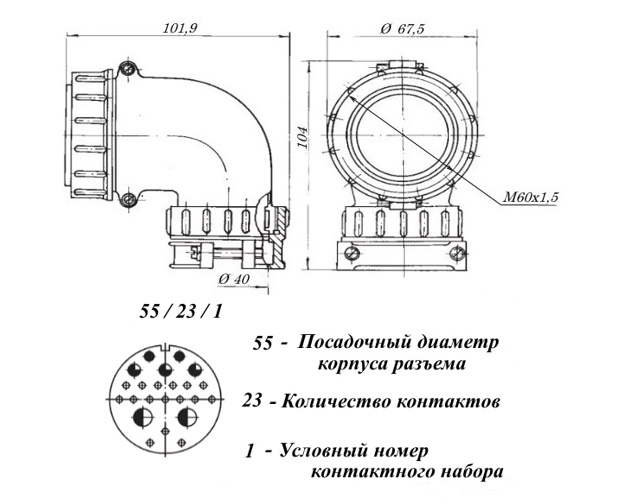

Габаритные размеры L*W*H 101,9х67,5х104 mm
Диаметр корпуса 67,5 mm
Длина корпуса 101,9 mm
Высота корпуса 104 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR55U23NG1N Cable plug, bR0.364.028TU
Фактическая маркировка ШР55У23ЭНГ1Н
Рабочее положение любое
Наличие паспорта - этикетки этикетка
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 8 A - для Ø 1,5 mm; 20 A - для Ø 2,5 mm; 40 A - для Ø 3,5 mm; 80 A - для Ø 5,5 mm
Сопротивление контактов не более 5 mΩ - для Ø 1,5 mm; 2,0 mΩ - для Ø 2,5 mm; 1,5 mΩ - для Ø 3,5 mm; 0,75 mΩ - для Ø 5,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Минимальная наработка при температуре max +80°С 1000 час
ШР55У23НГ1Н Вилка кабельная, бР0.364.028ТУ   (datasheet)
