ШР55У23НГ1 Вилка кабельная (арт. TK-9857)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР55У35НГ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; У - кабельная часть с угловым патрубком; 23 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 1 - сочетание контактов - 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм, 2 контакта диаметром 5,5 мм;отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР55У23НГ1 сочленяется с блочными колодками ШР55П(ПК,СК)23Э(Н)Г1(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бРО.364.028ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 279
Дата выпуска 1990
Транслитерация SHR55U23NG1N
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования бРО.364.028ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 55
Количество выводов или контактов 23
Условный номер контактного набора 1 - 16 контакта Ø 1,5 mm; 2 контакта Ø 2,5 mm; 3 контакта Ø 3,5 mm; 2 контакта Ø 5,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР55У23ЭНГ1
Цвет изделия темно-серый

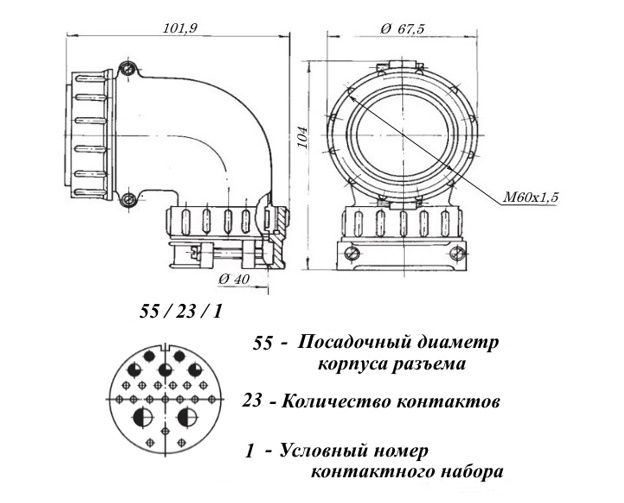

Габаритные размеры L*W*H 108х98x75 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение 850
Рабочий ток 20 A - для Ø 1,5 mm; 35 A - для Ø 2,5 mm; 45 A - для Ø 3,5 mm; 90 A - для Ø 5,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2000
Сопротивление изоляции 5000
Ускорение при механическом ударе одиноч. действия 5000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
