ШР55ПК35НШ3 Вилка блочная (арт. KP-6149)

РОССИЯ
Артикул (ID): KP-6149
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2021
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ НКЦС.434410.504ТУ
Подробная документация
ID: 488530
На складе 1 шт
  • Цена от
    Включая НДС
     5500 ₽
  • 1 шт. 5500 ₽
Количество
Быстрый заказ

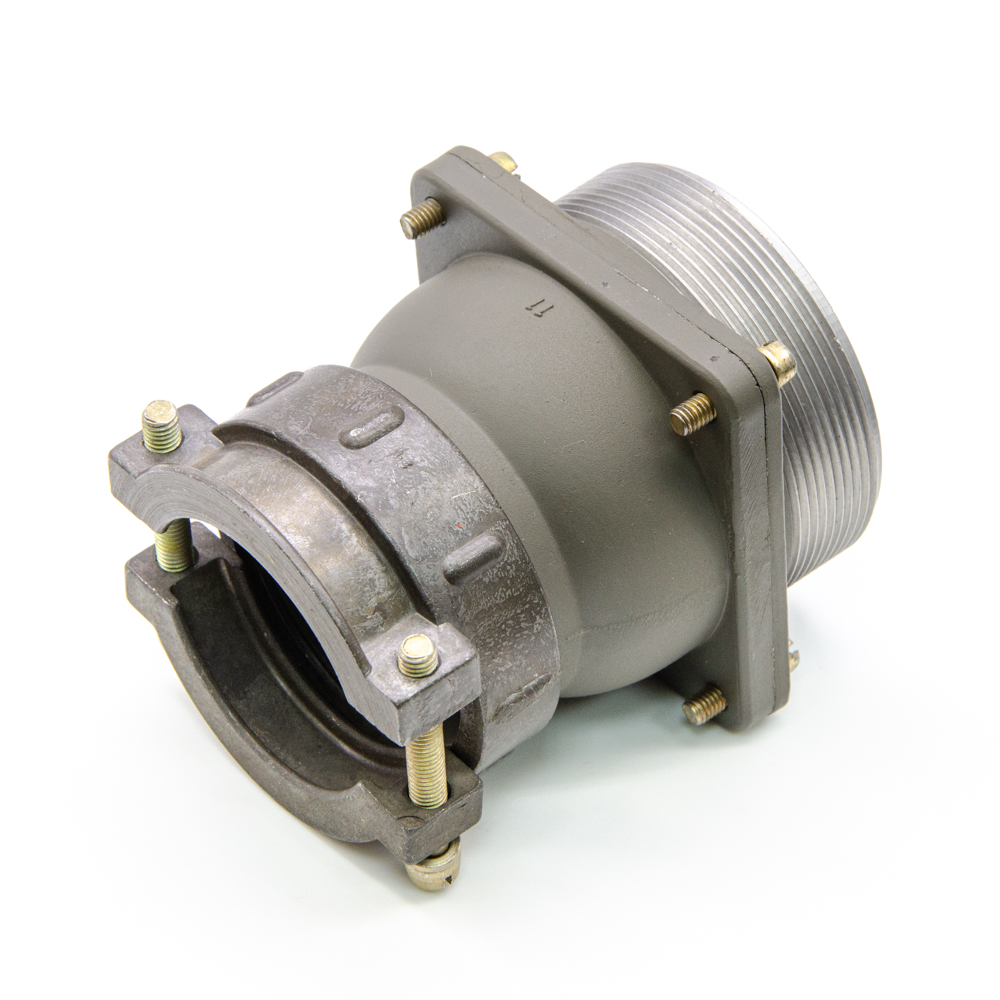

ШР55ПК35НШ3 вилка приборная с прямым патрубком и гайкой для неэкранированного кабеля
Соединитель ШР55ПК35НШ3 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Расшифровка условного обозначения:
ШР55ПК35НШ3
ШР - тип соединителя;
55 - условный размер корпуса;
ПК - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
35 - количество контактов;
Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Ш - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
3 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ НКЦС.434410.504ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 256,2
Дата выпуска 2021
Транслитерация SHR55PK35NSH
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Дата изготовленияi 2021
Нормы и требования НКЦС.434410.504ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 55
Условный номер контактного набора 3 - 33 контакта Ø 1,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка ШР55ПК35НШ3-K
Цвет изделия зеленый

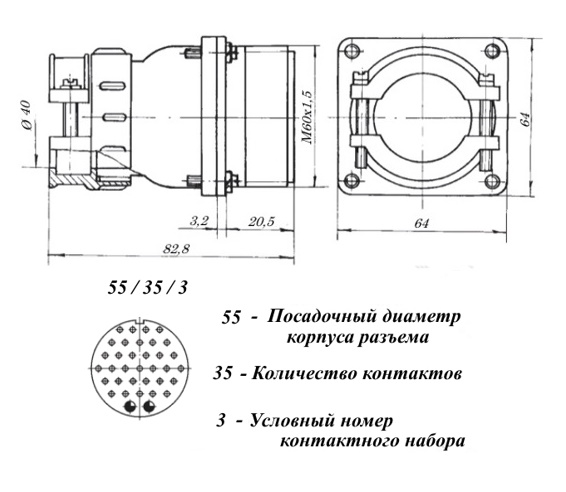

Габаритные размеры L*W*H 80х64х64 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 ; 0,75 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 3,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ШР55ПК35НШ3 Вилка блочная   (datasheet)
