ШР55ПК23НШ1 Вилка блочная(арт. TR-5758)

ПО " Коннектор" , Харьков; " 1" - ОТК
СССР
Артикул (ID): TR-5758
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бРО.364.028 ТУ
Подробная документация
ID: 262586
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Разъём ШР55ПК23НШ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 23 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - вилка (штырь); 1 - сочетание контактов - 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм, 2 контакта диаметром 5,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР55ПК23НШ1 сочленяется с кабельными колодками ШР55П(У)23Э(Н)Ш1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР55ПК23НШ1 Вилка блочная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 265
Дата изготовленияi дата не указана
Транслитерация SHR55PK23NSH1
Вид упаковки самоупаковка
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Условный размер корпуса 55
Тип контактов штырь
Герметичность нет
Метод сочленения резьбовой

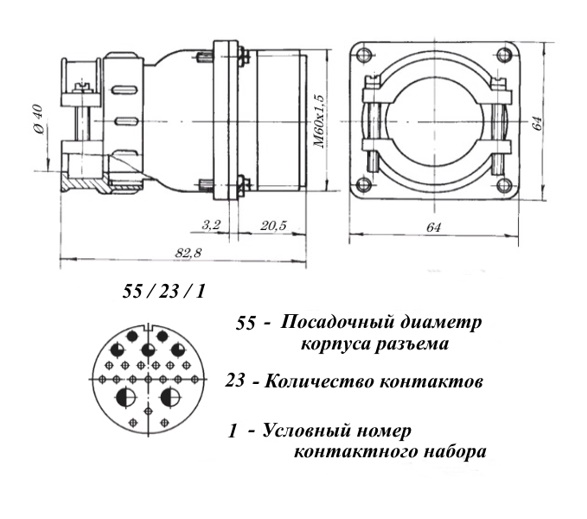

Габаритные размеры L*W*H 64х64х82 mm
Материал корпуса алюминиевый сплав А-22
Состояние товара с хранения
Транслитерация SHR55PK23NSH1
Фактическая маркировка ШР55ПК23НШ1

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 0,75 mΩ - для Ø 3,5 mm; 0,3 mΩ - для Ø 5,5 mm; 1 mΩ - для Ø 2,5 mm;
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
Сопротивление изоляции 5 000

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Минимальная наработка при температуре max +80°С 1 000
