ШР55ПК23ЭШ1 Вилка блочная (арт. TR-5759)

Разъём ШР55ПК23ЭШ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 23 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - вилка (штырь); 1 - сочетание контактов - 16 контактов диаметром 1,5 мм, 2 контакта диаметром 2,5 мм, 3 контакта диаметром 3,5 мм, 2 контакта диаметром 5,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка блочная ШР55ПК23ЭШ1 сочленяется с кабельными колодками ШР55П(У)23Э(Н)Ш1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.107ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 235
Дата выпуска 1978
Транслитерация SHR55PK23ESH1
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 55
Количество выводов или контактов 23
Условный номер контактного набора 1 - 16 контактов Ø 1,5 mm, 2 контакта Ø 2,5 mm, 3 контакта Ø 3,5 mm, 2 контакта Ø 5,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР55ПК23ЭШ1
Цвет изделия темно-серый

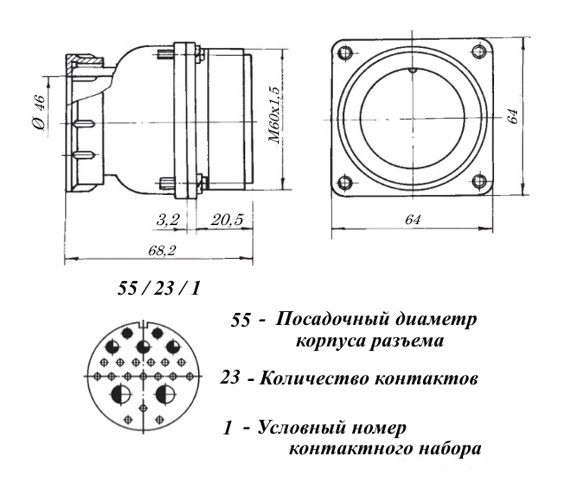

Габаритные размеры L*W*H 64х64х68 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для Ø 1,5 mm; 1,0 mΩ - для Ø 2,5 mm; 0,75 mΩ - для Ø 3,5 mm; 0,3 mΩ - для Ø 5,5 mm
Номинальное напряжение 850
Рабочий ток 20 A - для Ø 1,5 mm; 35 A - для Ø 2,5 mm; 45 A - для Ø 3,5 mm; 90 A - для Ø 5,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
