ШР55П35ЭШ3 Вилка блочная,"5"

Разъём ШР55П35ЭШ3 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 55 - условный размер корпуса; П - блочная часть без патрубка; 35 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует - обозначение "Э" - условное); Ш - вилка (штырь); 3 - сочетание контактов - 33 контакта диаметром 1,5 мм и  2 контакта диаметром 3,5 мм. Вставка блочная ШР55П35ЭШ3 сочленяется с кабельными колодками ШР55П(У)35Э(Н)Ш3(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55П35ЭШ3 Вилка блочная,"5"
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУбРО.364.028 ТУ
Вид приемки "5"
Масса изделия, гр144
Дата выпуска01.01.1991
ТранслитерацияSHR55P35ESH3N
Вид упаковкисамоупаковка
Доупаковкапромасленная бумага

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов35
Условный номер контактного набора3 - 33 контакта Ø 1,5 mm; 2 контакта Ø 3,5 mm
Покрытие выводов или контактовAg
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР55П35ЭШ3Н
Цвет изделиятемно-серый

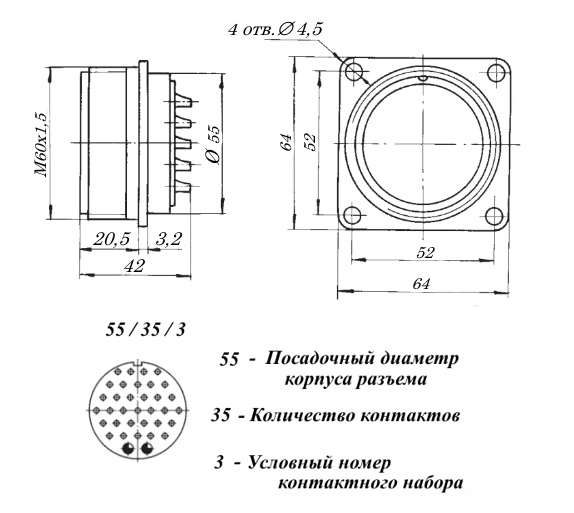

Габаритные размеры L*W*H 60х60х38 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 40 A - для контактов Ø 3,5 mm
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции5 000 MΩ
Ускорение при механическом ударе одиноч. действия5 000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1 000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
