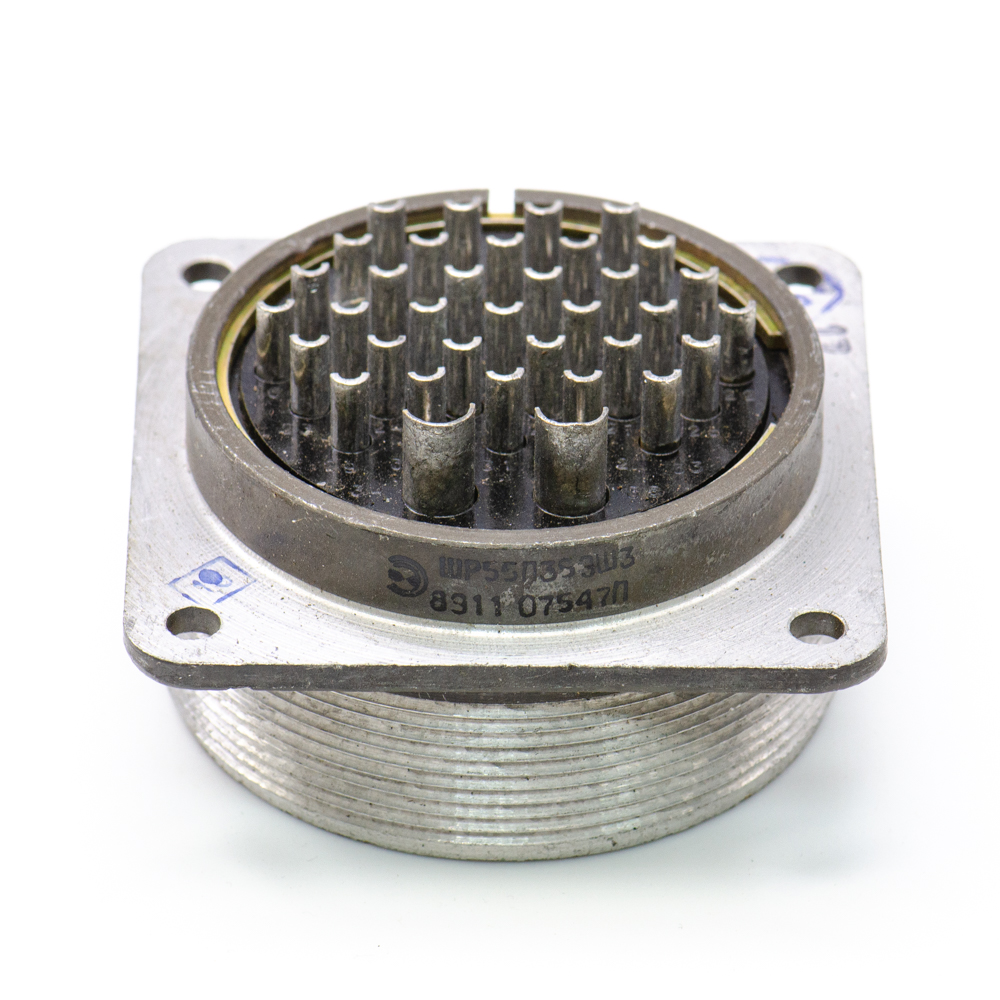

ШР55П35ЭШ3 Вилка блочная, бР0.364.028 ТУ(арт. TD-3635)

ПО " Коннектор" , Харьков; 850 V; Б - приборный; нет; -; на панель; " 1" - ОТК; 7 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 3,5 mm; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…; 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

ШР55П35ЭШ3 Вилка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 55 - условный размер корпуса; П – приборная часть без патрубка; 35 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 3 - сочетание контактов (3 - 33 контакта диаметром 1,5 мм; 2 контакта диаметром 3,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР55П35ЭШ3, ШР55П35НШ3, ШР55У35НШ3, ШР55У35ЭШ3. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР55П35ЭШ3 Вилка блочная, бР0.364.028 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 144
Дата изготовленияi 1976-1991
Транслитерация ShR55P35ESH3 Block plug, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 55
Количество контактов 35 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 3 - 33 контакта Ø 1,5 mm; 2 контакта Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 33 - Ø 1,5 mm; 2 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

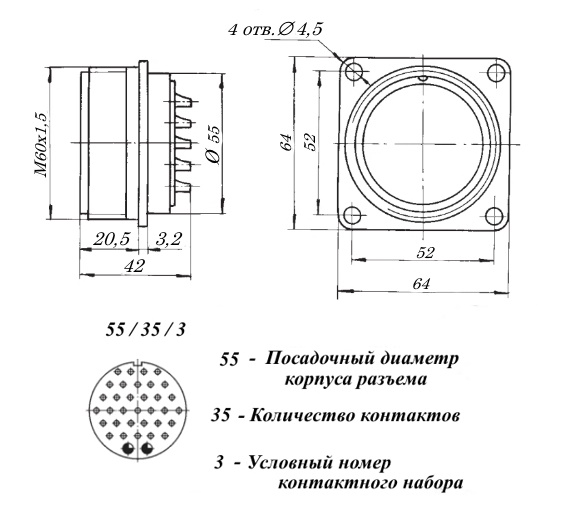

Установочные размеры 52 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M60х1,5 mm
Габаритные размеры L*W*H 64х64х42 mm
Длина корпуса 64 mm
Ширина корпуса 64 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR55P35ESH3 Block plug, bR0.364.028 TU
Фактическая маркировка ШР55П35ЭШ3Н
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 7 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 3,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
