ШР48У26НШ2Н Розетка кабельная бРО.364.028 ТУ

Скидка на Ферритовые изделия

-20%

ШР48У26НШ2Н Розетка кабельная бРО.364.028 ТУ(арт. TP-9693)

ПО " Коннектор" , Харьков; " 1" - ОТК

к сравнению отложить

ШР48У26НШ2Н Розетка кабельная бРО.364.028 ТУ фото

ПО "Коннектор", Харьков

Артикул (ID): TP-9693

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования бРО.364.028 ТУ

Подробная документация

ID: 407117

На складе 5 шт

Цена от 3720 ₽
1 шт. 3720 ₽

Количество

Быстрый заказ

Разъём ШР48У26НШ2Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 48 - условный размер корпуса; У - кабельная часть с угловым патрубком; 26 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 2 - сочетание контактов - 26 контактов диаметром 1,5 мм; Н - покрытие контактов - никель. Колодка кабельная ШР48У26НШ2Н сочленяется с блочными вставками ШР48П(ПК,СК)26Э(Н)Ш2Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	ШР48У26НШ2Н Розетка кабельная бРО.364.028 ТУ
Торговая марка	ПО "Коннектор", Харьков
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	276
Дата изготовленияi	1976-1991
Транслитерация	SHR48U26NSH2N Cable socket bRO.364.028 TU
Состояние упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	низкочастотный цилиндрический
Функциональный тип	розетка
Типономинал / Типоконструкция	розетка кабельная
Условный размер корпуса	48
Тип контактов	гнездо
Герметичность	нет
Метод сочленения	резьбовой

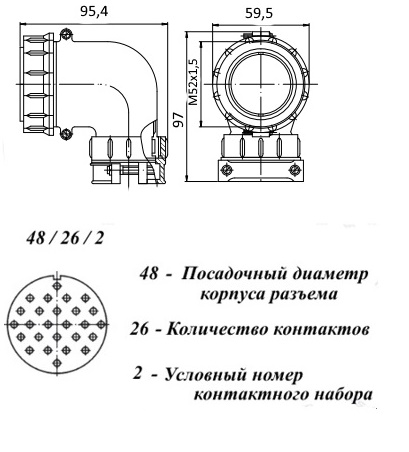

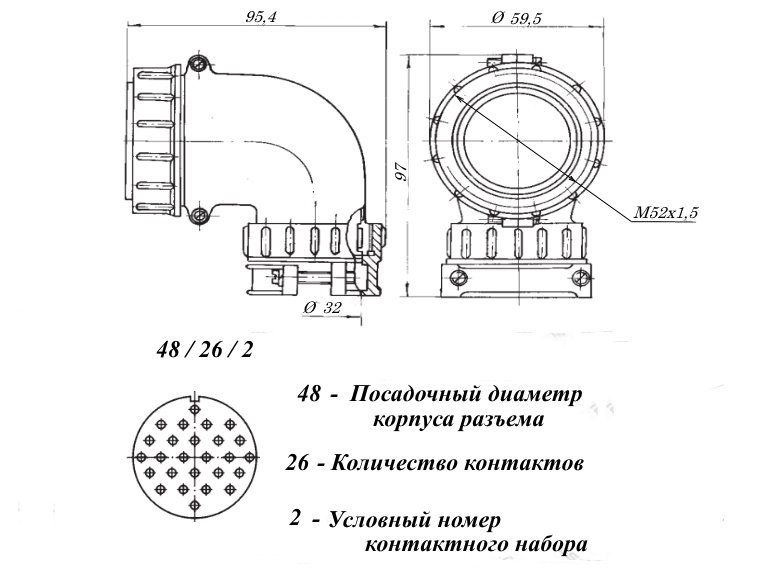

Габаритные размеры LWH	95,4х59,5х97 mm
Материал корпуса	алюминиевый сплав А-22
Состояние товара	с хранения
Транслитерация	SHR48U26NSH2N Cable socket bRO.364.028 TU
Фактическая маркировка	ШР48У26НШ2Н
Наличие паспорта - этикетки	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
Сопротивление изоляции	5000 MΩ

Условия эксплуатации

Интервал рабочих температур	от -60 до +60°С
Климатическое исполнениеi	УХЛ
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Минимальная наработка при температуре max +80°С	1000 час
