ШР48П9ЭШ7 Розетка кабельная (арт. TN-169)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

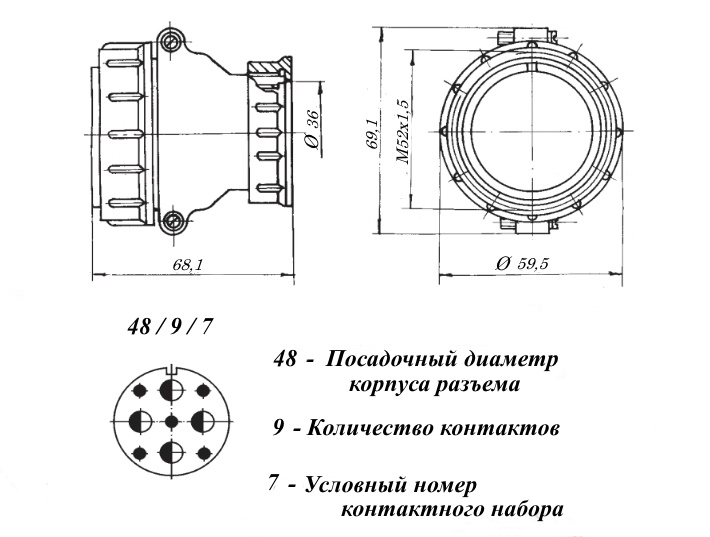

Разъём ШР48П9ЭШ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 48 - условный размер корпуса; П - кабельная часть с прямым патрубком; 9 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 7 - сочетание контактов - 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР48П9ЭШ7 сочленяется с блочными вставками ШР48П(ПК,СК)9Э(Н)Ш7. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР48П9ЭШ7 Розетка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения
Дата выпуска 1978
Вид приемки "5"
ТУ ГЕО.364.107 ТУ
Масса изделия, гр 234
Вид упаковки самоупаковка
Транслитерация SHR48P9ESH7

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция розетка кабельная
Метод монтажа объёмный
Метод сочленения резьбовой
Тип контакта круглый
Количество выводов или контактов 9
Покрытие выводов или контактов Ag (серебро)
Габаритные размеры L*W*H 65х68 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Фактическая маркировка ШР48П9ЭШ7
Цвет изделия темно-серый
Ресурс 500 циклов
Тип кожуха или патрубка прямой для экранированного кабеля

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 35 A - для контактов Ø 2,5 mm; 100 A - для контактов Ø 5,5 mm
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,3 mΩ - для контактов Ø 5,5 mm
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²

Условия эксплуатации

Климатическое исполнение УХЛ
Интервал рабочих температур от -60 до +60°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Минимальная наработка при температуре max +80°С 1000 час
Срок отгрузки со склада 1 день
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
