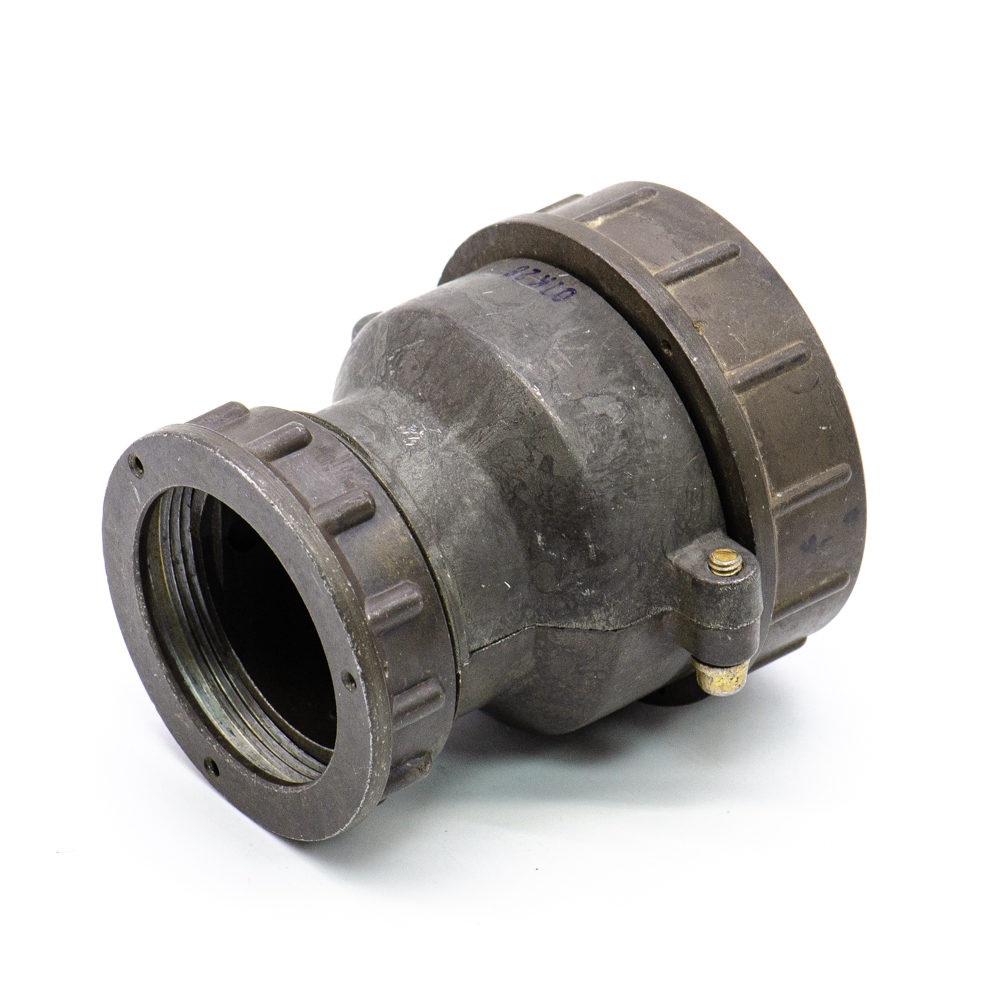

ШР48П26ЭШ2 Розетка кабельная. (арт. KP-4350 )

Соединитель ШР48П26ЭШ2   предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20
Максимальная токовая нагрузка на весь соединитель - 234 А
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 222,5
Дата выпуска 1980
Транслитерация SHR48P26ESH2
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Кратность упаковки 0
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная прямая
Серия низкочастотных соединителей ШР
Условный размер корпуса 48
Количество выводов или контактов 26
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для экранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР48П26ЭШ2
Цвет изделия темно-серый

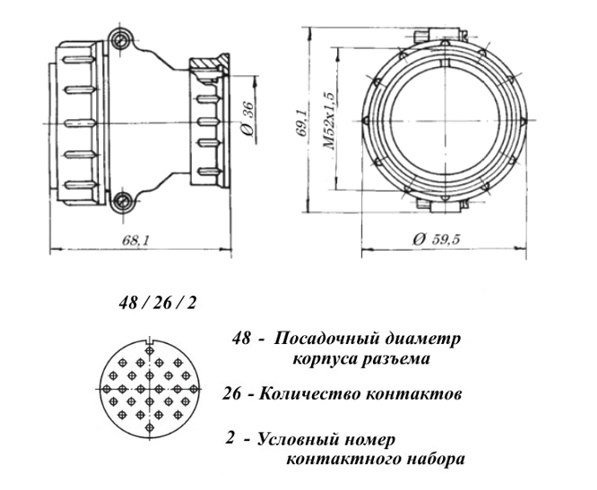

Габаритные размеры L*W*H 66х68 mm
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
