ШР48П26ЭГ2 Розетка блочная, 1990г (арт. OP-609)

СССР
Артикул (ID): OP-609
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕО.364.107 ТУ
ID: 258711
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Соединитель ШР48П26ЭГ2   предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20
Максимальная токовая нагрузка на весь соединитель - 234 А
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 144
Дата выпуска 1990
Доупаковка промасленная бумага
Состояние упаковки заводская
Кратность упаковки 16
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 48
Количество выводов или контактов 26
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Цвет изделия темно-серый

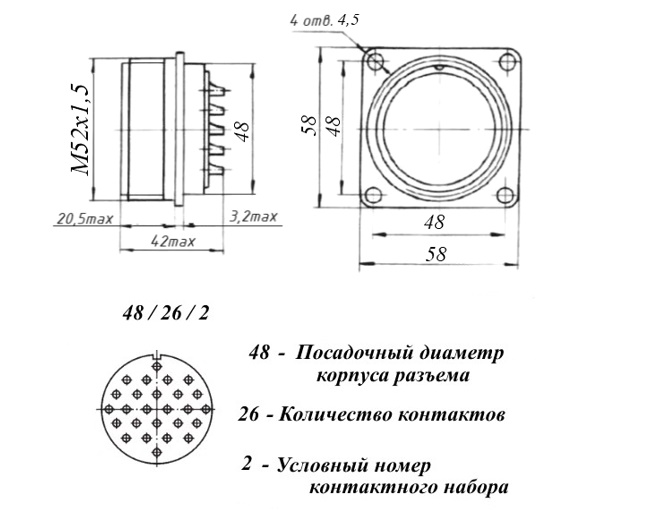

Габаритные размеры L*W*H 55х38 mm
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада Уточнить у менеджера
