ШР48П20НШ1Н Розетка кабельная

ТОВАР НА ЛИКВИДАЦИИ СКИДКИ ДО 90%

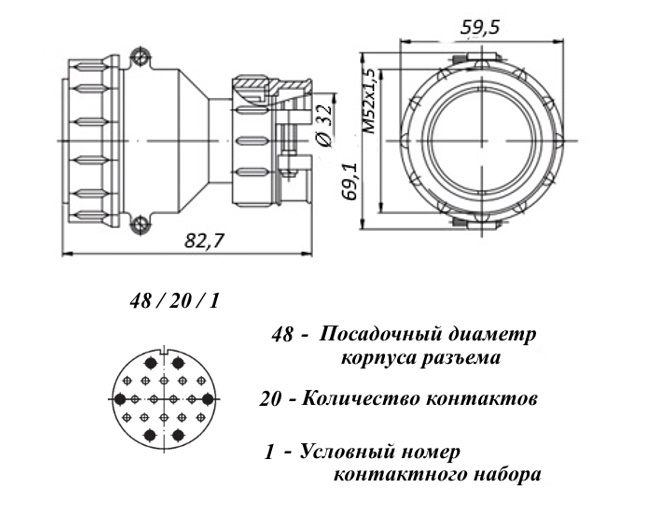

ШР48П20НШ1Н Розетка кабельная - предназначена для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 48 - условный размер корпуса; П - кабельная часть с прямым патрубком; 20 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 1 - сочетание контактов - 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Розетка кабельная ШР48П20НШ1Н сочленяется с блочными вилками ШР48П(ПК,СК)20Э(Н)Ш1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР48П20НШ1Н Розетка кабельная
Торговая марка ПО "Коннектор", Харьков
Страна происхожденияСССР
ТУГЕО.364.107 ТУ
Вид приемки "5"
Масса изделия, гр222
Дата выпуска01.01.1988
ТранслитерацияSHR48P20NSH1N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциярозетка кабельная прямая
Тип контактакруглый
Количество выводов или контактов20
Условный номер контактного набора1 - 14 контактов Ø 1,5 mm; 6 контакта Ø 2,5 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР48П20НШ1Н
Цвет изделиятемно-серый
Габаритные размеры L*W*H 65х60х75 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции5 000 MΩ
Ускорение при механическом ударе одиноч. действия5 000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1 000 час
Интервал рабочих температурот -60 °С до +60 °С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 13 300 Pa до 506 000 Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
