ШР40П16НГ2 Вилка кабельная, "5" (арт. TN-7446)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР40П16НГ2 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 40 - условный размер корпуса; П - кабельная часть с прямым патрубком; 16 - количество контактов; Н - гайка патрубка для неэкранированного кабеля;  Г - вилка (штырь); 2 - сочетание контактов - 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР40П16НГ2 сочленяется с блочными колодками ШР40П(ПК,СК)16Э(Н)Г2. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 144
Дата выпуска 1974-1989
Транслитерация SHR40P16NG2
Вид упаковки картонная коробка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 40
Количество выводов или контактов 16
Условный номер контактного набора 2 - 14 контактов Ø 1,5 mm; 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР40П16НГ2
Цвет изделия темно-серый

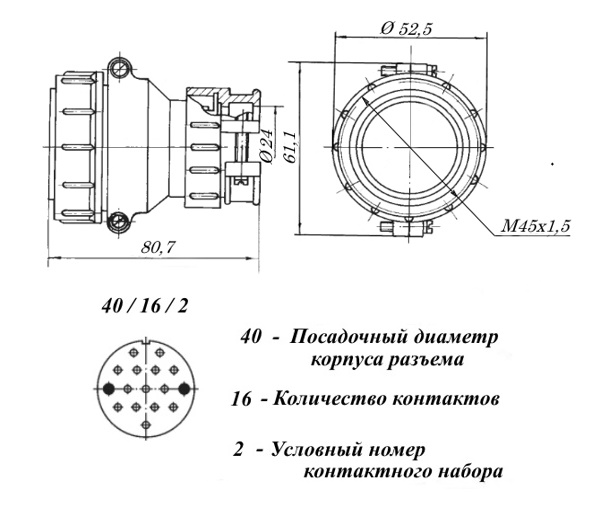

Габаритные размеры L*W*H 60х77 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение 850
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1-2 рабочих дня
