ШР36П4ЭШ13Н Вилка блочная

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

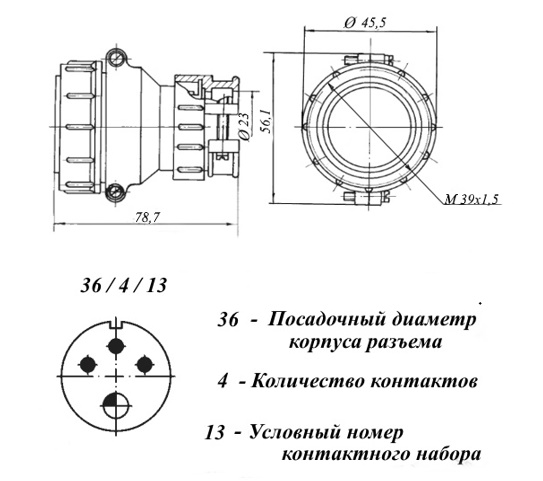

Разъём ШР36П4ЭШ13Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 36 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует - обозначение "Э" - условно); Ш - вилка (штырь); 13 - сочетание контактов - 3 контакта диаметром 2,5 мм и 1 контакт диаметром 9 мм; Н - покрытие контактов - никель. Вставка блочная ШР36П4ЭШ13Н сочленяется с кабельными колодками ШР36П(У)4Э(Н)Ш13(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР36П4ЭШ13Н Вилка блочная
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУбРО.364.028 ТУ
Вид приемки "1"
Масса изделия, гр66
Дата выпуска01.01.1987
ТранслитерацияSHR36P4ESH13N
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка блочная (приборная)
Тип контактакруглый
Количество выводов или контактов4
Условный номер контактного набора13 - 3 контакта Ø 2,5 mm; 1 контакт Ø 9 mm
Покрытие выводов или контактовNi (никель)
Тип кожуха или патрубканет
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР36П4ЭШ13Н
Цвет изделиятемно-серый
Габаритные размеры L*W*H 42х42х38 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ - для контактов Ø 2,5 mm; 0,15 mΩ - для контактов Ø 9 mm
Номинальное напряжение850 V
Рабочий ток35 A - для контактов Ø 2,5 mm; 200 A - для контактов Ø 9 mm
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции5000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
