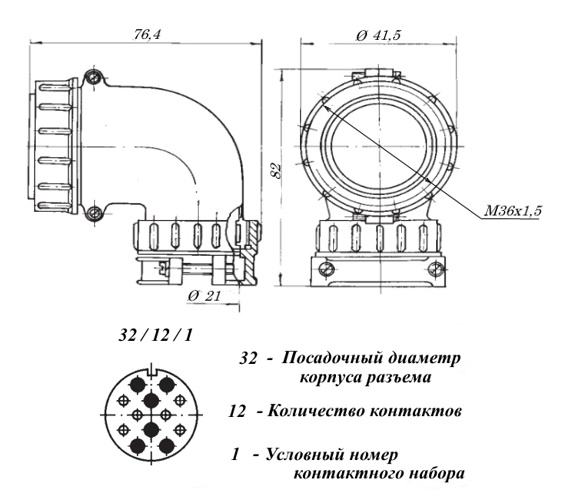

Разъём ШР32У12НГ1 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; У - кабельная часть с угловым патрубком; 12 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; В - вилка (штырь); 1 - сочетание контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР32У12НГ1 сочленяется с блочными колодками ШР32П(ПК,СК)12Э(Н)Ш1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР32У12НГ1 Вилка кабельная
Торговая маркаАО "Нур"
Страна происхождения СССР
ТУГЕ0.364.107 ТУ
Вид приемки "1"
Масса изделия, гр118,1
Дата выпуска01.01.1981
ТранслитерацияSHR32U12NG1
Вид упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная угловая
Тип контактакруглый
Количество выводов или контактов12
Условный номер контактного набора1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Покрытие выводов или контактовAg (серебро)
Тип кожуха или патрубкаугловой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъёмный
Фактическая маркировкаШР32У12НГ1
Цвет изделиятемно-серый
Габаритные размеры L*W*H 51х81х71 mm
Материал корпусаалюминиевый сплав А-22
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение850 V
Рабочий ток20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
Синусоидальная вибрация: -
- диапазон частотот 1 Hz до 5 000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2 000 m/c²
Сопротивление изоляции5 000 MΩ
Ускорение при механическом ударе одиноч. действия5 000 m/с²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1 000 час
Интервал рабочих температурот -60 °С до +60 °С
Относительная влажность98% при температуре +25°С
Атмосферное давлениеот 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения15 лет
Ресурс500 циклов
Климатическое исполнениеУХЛ
Статус изделияВыпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада1 день
