ШР32П8ЭШЗ Вилка блочная, 2022 (арт. KP-4745)

РОССИЯ
Артикул (ID): KP-4745
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ НКЦС.434410.504 ЭТ
Подробная документация
ID: 462997
На складе 2 шт
  • Цена от
    Включая НДС
     1870 ₽
  • 1 шт. 1870 ₽
Количество
Быстрый заказ

ШР32П8ЭШ3 вилка приборная без патрубка
Соединитель ШР32П8ЭШ3 низкочастотный цилиндрический объемного монтажа резьбового сочленения нормальных габаритов.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сочленение соединителей - резьбовое, поляризация корпусов одношпоночная. Покрытие контактов - серебро, никель. Метод монтажа - пайка. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ НКЦС.434410.504 ЭТ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 48,41
Дата выпуска 2022
Транслитерация SHR32P8ESH3
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Дата изготовленияi 2022

Основные параметры

Функциональная группа низкочастотный цилиндрический
Функциональный тип вилка
Серия низкочастотных соединителей ШР
Условный размер корпуса 32
Количество выводов или контактов 8
Условный номер контактного набора 8 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка ШР32П8ЭШЗ-К
Цвет изделия серый

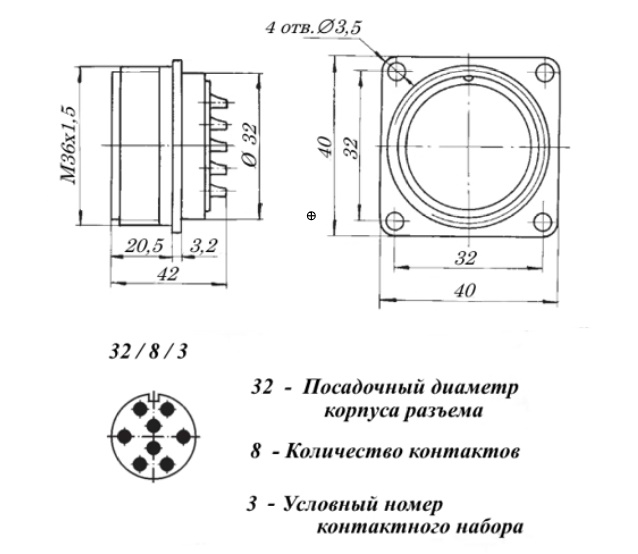

Габаритные размеры L*W*H 37,5х39,5х39,5 mm
Материал корпуса металл
Материал вставки (изолятора) аминопласт
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +110°С
Атмосферное давление 1,3·10-4 (10-6)
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ШР32П8ЭШЗ Вилка блочная, 2022   (datasheet)
