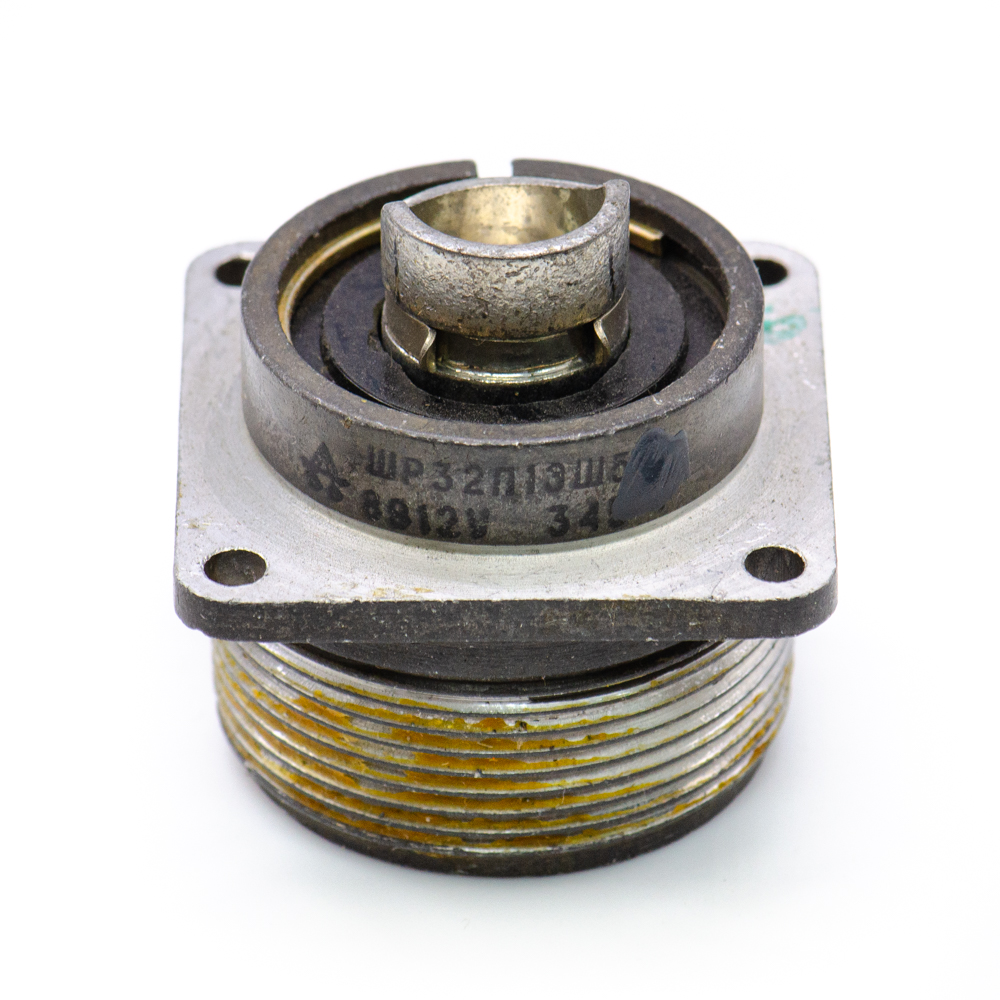

ШР32П1ЭШ5 Вилка блочная, 1992г (арт. TM-2524)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР32П1ЭШ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; П - блочная часть без патрубка; 1 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 5 - сочетание контактов - 1 контакт диаметром 9 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР32П1ЭШ5 сочленяется с кабельными вставками ШР32П(У)1Э(Н)Ш5(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР32П1ЭШ5 Вилка блочная, 1992г
Торговая марка АО "Нур"
Страна происхождения
Дата выпуска 1992
Вид приемки "5"
ТУ бРО.364.028 ТУ
Масса изделия, гр 60,9
Вид упаковки самоупаковка
Транслитерация SHR32P1ESH5

Основные параметры

Функциональная группа низкочастотный цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Метод монтажа объёмный
Метод сочленения резьбовой
Тип контакта круглый
Количество выводов или контактов 1
Покрытие выводов или контактов Ag (серебро)

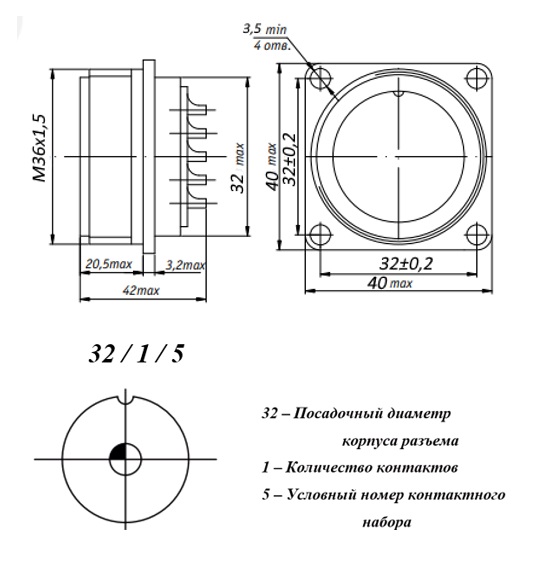

Габаритные размеры L*W*H 40х40х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Фактическая маркировка ШР32П1ЭШ5
Цвет изделия темно-серый
Ресурс 500 циклов
Тип кожуха или патрубка без кожуха

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 200 A
Сопротивление изоляции 5000 MΩ
Сопротивление контактов не более 0,15 mΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²

Условия эксплуатации

Климатическое исполнение УХЛ
Интервал рабочих температур от -60 до +60°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Минимальная наработка при температуре max +80°С 1000 час
Срок отгрузки со склада 1 день
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
