ШР32П12ЭГ1Н Вилка кабельная, перекрут, "1" (арт. OP-843)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

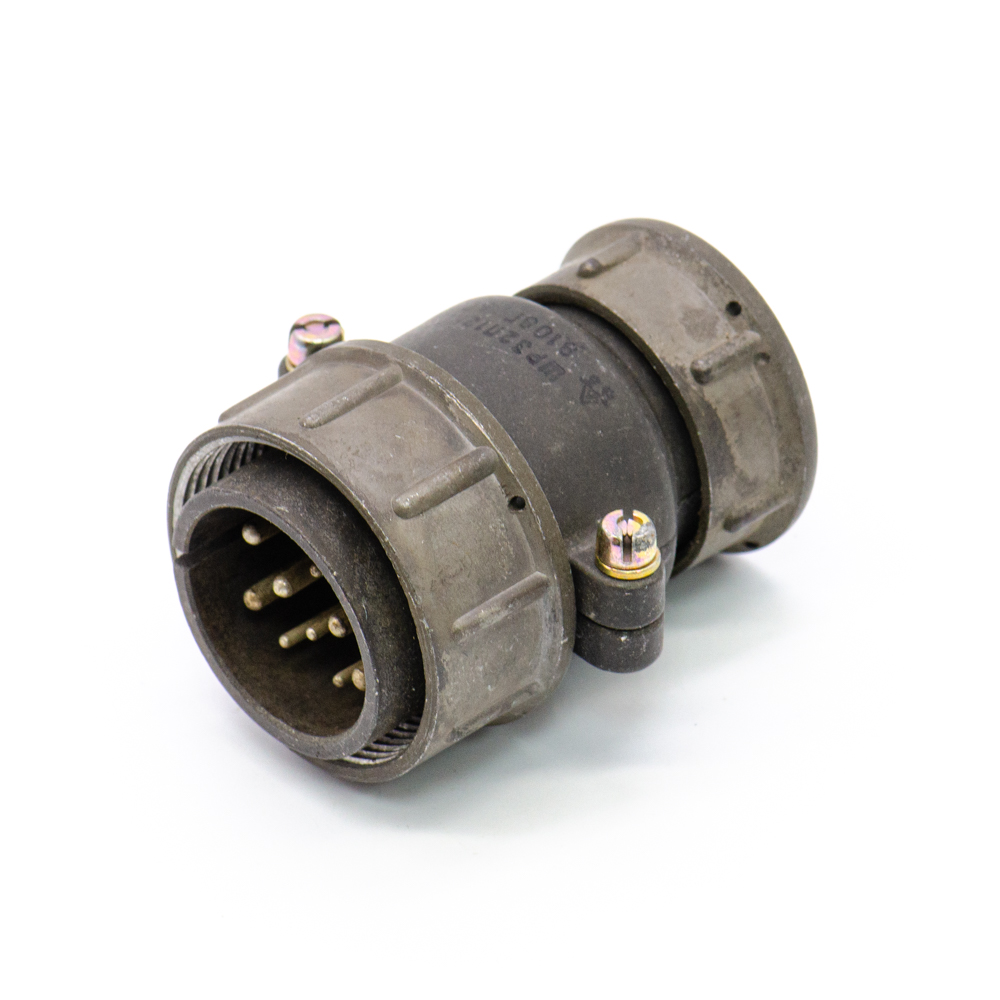

ШР32П12ЭГ1Н Вилка кабельная, перекрут, "1" фото

АО «Нур»

Артикул (ID): OP-843

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1987-1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.028 ТУ

Подробная документация

Аналоги и альтернативы

ID: 255369

На складе 4 шт

Цена от
Включая НДС
550 ₽
1 шт. 550 ₽

Количество

Быстрый заказ

Разъём ШР32П12ЭГ1Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 32 - условный размер корпуса; П - кабельная часть с прямым патрубком; 12 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г - вилка (штырь); 1 - сочетание контактов - 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка кабельная ШР32П12ЭГ1Н сочленяется с блочными колодками ШР32П(ПК,СК)12Э(Н)Г1(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Нур»
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	90
Дата изготовленияi	1976-1991
Транслитерация	SHR32P12EG1N
Вид упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	32
Количество выводов или контактов	12
Условный номер контактного набора	1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР32П12НГ1Н
Цвет изделия	темно-серый

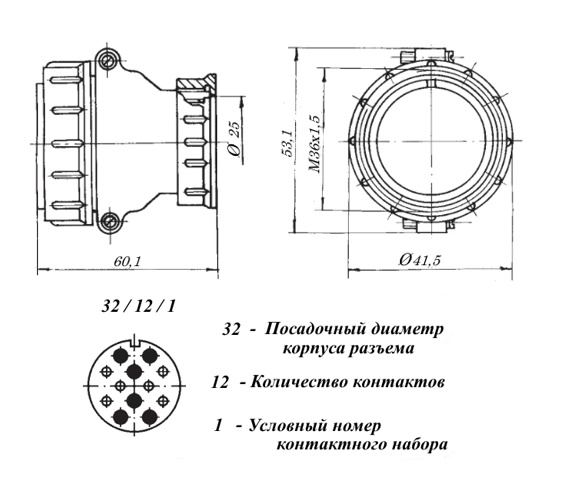

Габаритные размеры LWH	57х64 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля
Герметичность	нет
Дополнительные характеристики	перекрут

Технические характеристики

Сопротивление контактов не более	2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Номинальное напряжение	850 V
Рабочий ток	20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
