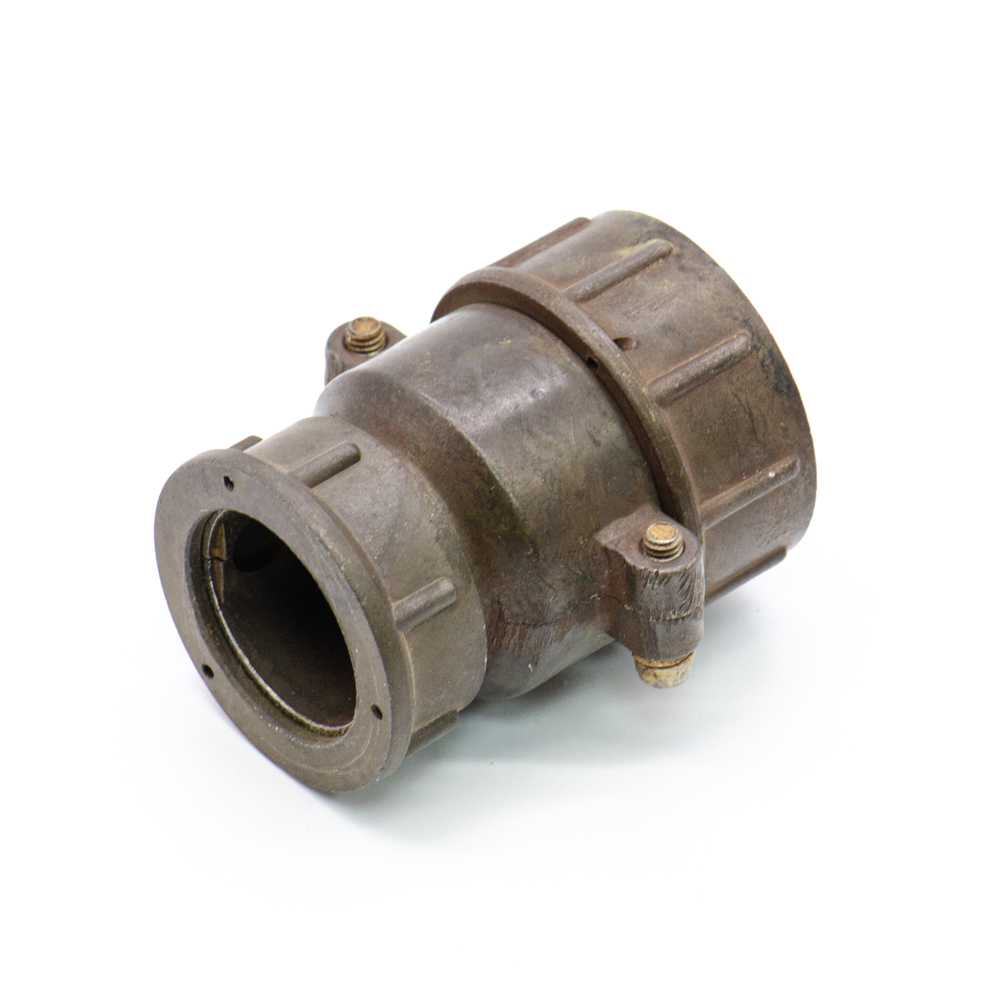

ШР32П12ЭГ1 Вилка кабельная, бР0.364.028 ТУ, перекрут(арт. TN-2517)

АО «Нур»; " 1" - ОТК
СССР
Артикул (ID): TN-2517
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
ID: 254329
На складе 1 шт
  • Цена от 1350 ₽
  • 1 шт 1350 ₽
Количество
Быстрый заказ

ШР32П12ЭГ1 Вилка кабельная, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 32 - условный размер корпуса; П – кабельная часть с прямым патрубком; 12 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 1 - сочетание контактов (1 - 6 контактов диаметром 1,5 мм; 6 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР32П12ЭГ1, ШР32ПК12НГ1, ШР32ПК12ЭГ1, ШР32СК12НГ1, ШР32СК12ЭГ1. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР32П12ЭГ1 Вилка кабельная, бР0.364.028 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 88
Дата изготовленияi 1976-1991
Транслитерация ShR32P12EG1 Cable plug, bR0.364.028 TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 32
Количество контактов 12 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 6 - Ø 1,5 mm; 6 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M36х1,5 mm

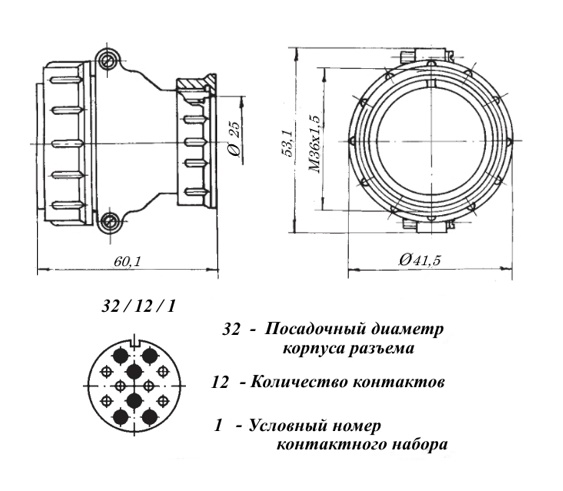

Габаритные размеры L*W*H 60,1х41,5х53,1 mm
Диаметр корпуса 41,5 mm
Длина корпуса 60,1 mm
Высота корпуса 53,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR32P12EG1 Cable plug, bR0.364.028 TU, twist
Фактическая маркировка ШР32П12НГ1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР32П12ЭГ1 Вилка кабельная, бР0.364.028 ТУ, перекрут   (datasheet)
