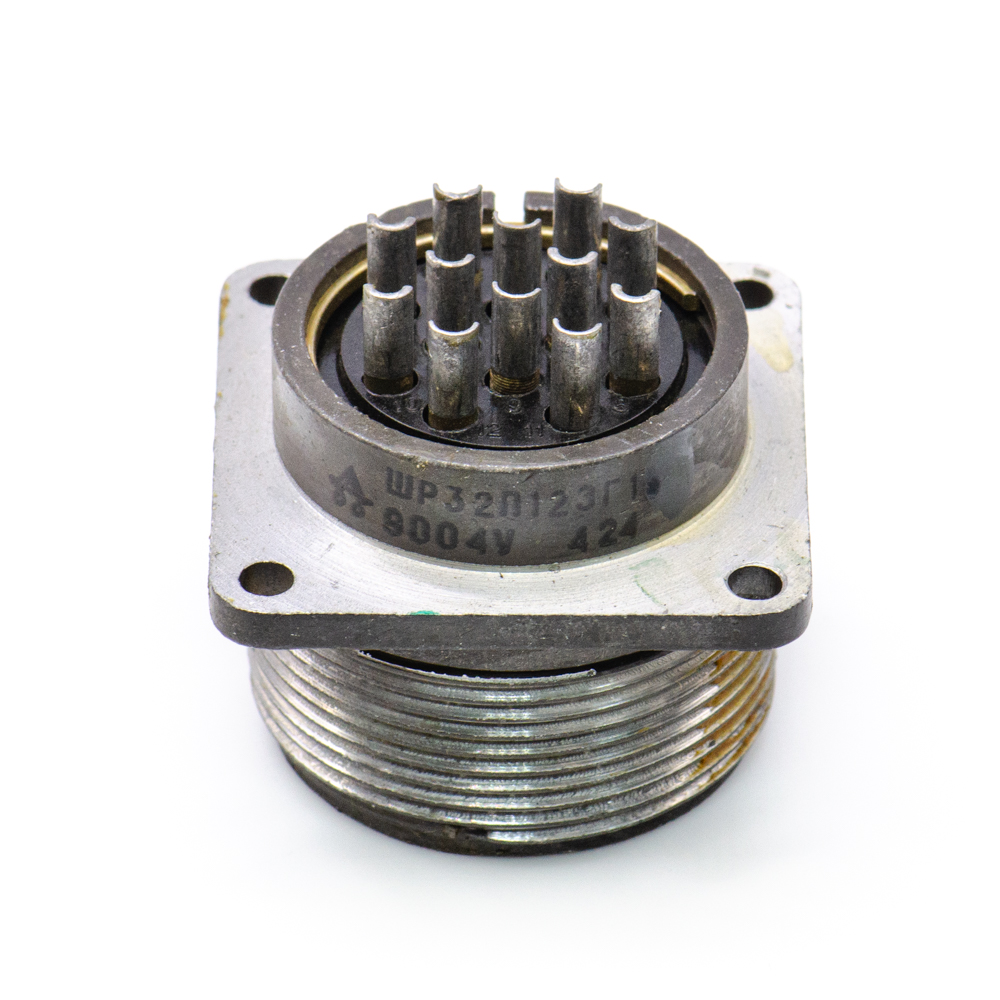

ШР32П12ЭГ1 Розетка блочная (арт. TN-1927)

СССР
Артикул (ID): TN-1927
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.028 ТУ
Подробная документация
ID: 242261
На складе 219 шт
  • Цена от
    Включая НДС
     750 ₽
  • 1 шт. 750 ₽
Количество
Быстрый заказ

ШР32П12ЭГ1 Розетка приборная - соединитель, предназначен для работы в электрических цепях постоянного, переменного (частотой до 3МГц) токов при напряжении до 850 В (амплитудное значение). Расшифровка: ШР - тип соединителя, 32 - условный размер корпуса, П - приборный, 12 - количество контактов, Э - (здесь не учитывается), Г - розетка, 1 - обозначение сочетания контактов (условное число). Покрытие контактов - серебро. Вся дополнительная инфомация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 55
Дата выпуска не указана
Транслитерация SHR32P12EG1
Состояние упаковки самоупаковка
Дата изготовленияi не указана
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 32
Количество выводов или контактов 12
Условный номер контактного набора 1 - 6 контактов Ø 1,5 mm; 6 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка ШР32П12ЭГ1
Цвет изделия темно-серый

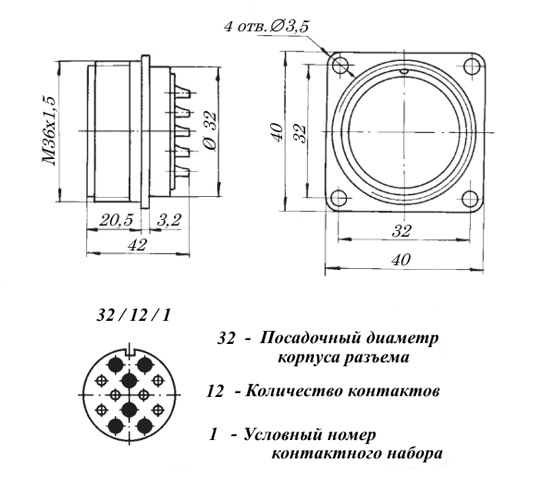

Габаритные размеры L*W*H 38х40х40
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более Ø1,5 - 2,5 mΩ; Ø2,5 - 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 20 A - для контактов Ø 1,5 mm; 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Атмосферное давление 1,3·10-4 (10-6)
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ШР32П12ЭГ1 Розетка блочная   (datasheet)
