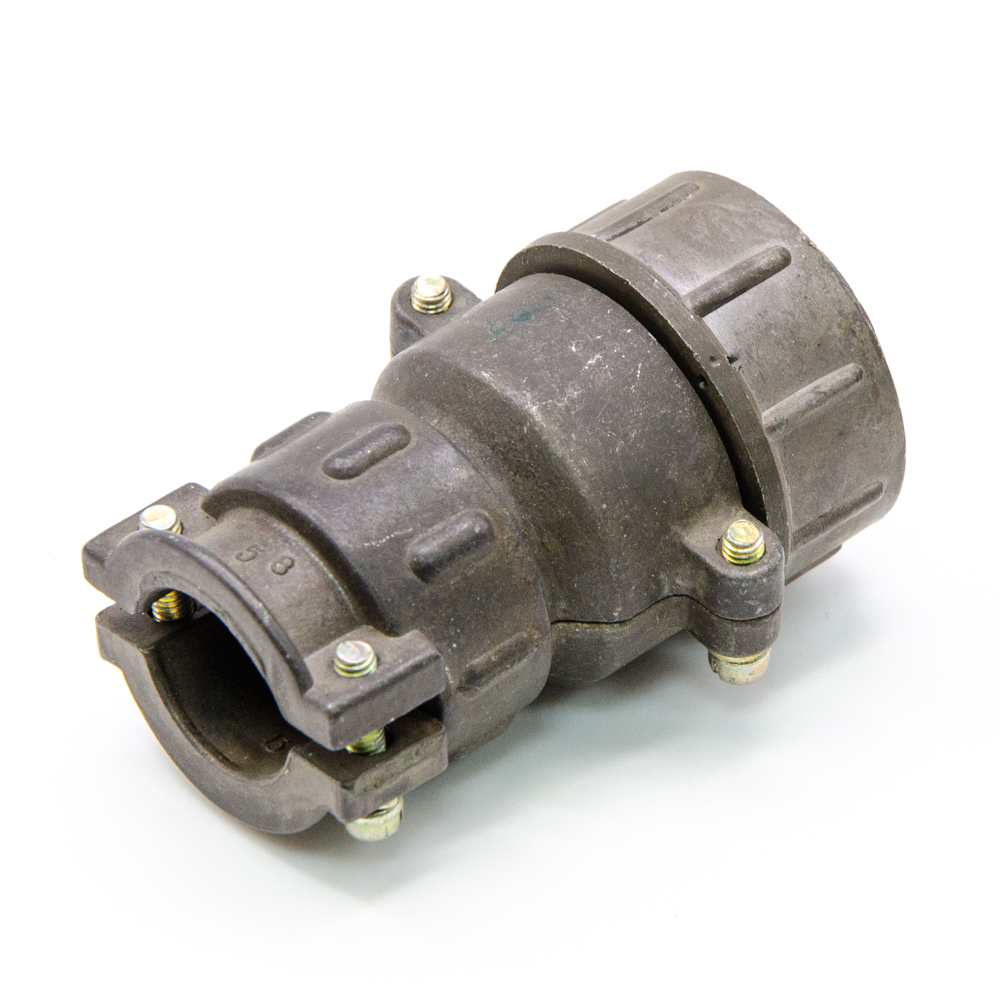

ШР32П10НШ1 Розетка кабельная, бР0.364.028 ТУ(арт. TN-7467)

АО «Нур»; " 1" - ОТК
СССР
Артикул (ID): TN-7467
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
ID: 279912
На складе 2 шт
  • Цена от 1350 ₽
  • 1 шт 1350 ₽
Количество
Быстрый заказ

ШР32П10НШ1 Розетка кабельная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 32 - условный размер корпуса; П – кабельная часть с прямым патрубком; 10 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – розетка (гнездо); 1 - сочетание контактов (1 - 6 контактов диаметром 1,5 мм; 4 контакта диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки ШР32П10ЭШ1, ШР32ПК10НШ1, ШР32ПК10ЭШ1, ШР32СК10НШ1, ШР32СК10ЭШ1. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР32П10НШ1 Розетка кабельная, бР0.364.028 ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 118
Дата изготовленияi 1976-1991
Транслитерация ShR32P10NSH1 Cable socket, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов ШР
Условный размер корпуса 32
Количество контактов 10 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 1 - 6 контактов Ø 1,5 mm; 4 контакта Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 6 - Ø 1,5 mm; 4 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M36х1,5 mm

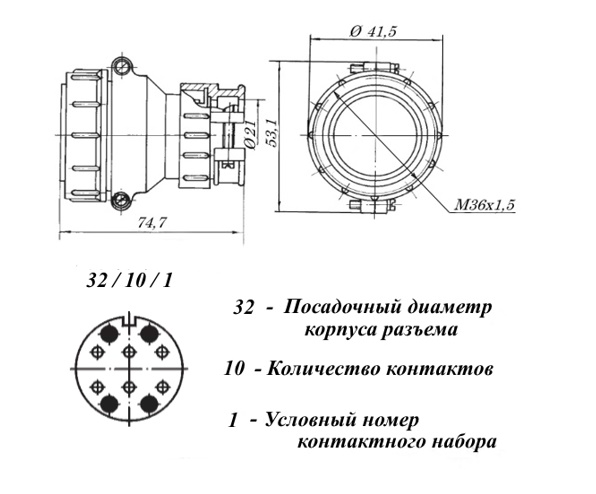

Габаритные размеры L*W*H 74,7х41,5х53,1 mm
Диаметр корпуса 41,5 mm
Длина корпуса 74,7 mm
Высота корпуса 53,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR32P10NSH1 Cable socket, bR0.364.028 TU
Фактическая маркировка ШР32П10НШ1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РТТ, 2РТ-А
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm; 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm; 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР32П10НШ1 Розетка кабельная, бР0.364.028 ТУ   (datasheet)
