ШР28П7ЭШ9 Вилка блочная, "5". (арт. KP-5574)

Вилка ШР28П7ЭШ9 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Блочная часть разъема изготавливается без патрубка. Монтаж экранированными кабелями (проводами). Покрытие контактов - серебро. Расшифровка: ШР - тип соединителя негерметичный; 28 - условный размер корпуса; П - блочная часть без патрубка; 7 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 9 - сочетание контактов. Ответной частью данного разъема будут являться колодки кабельные ШР28П7ЭШ9, ШР28У7ЭШ9.  Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения
ТУ ГЕО.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 76
Дата выпуска 1978
Транслитерация SHR28P7ESH9 Plug
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГОСТ 15150-69

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Количество выводов или контактов 7
Условный номер контактного набора 9 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР28П7ЭШ9
Цвет изделия темно-серый

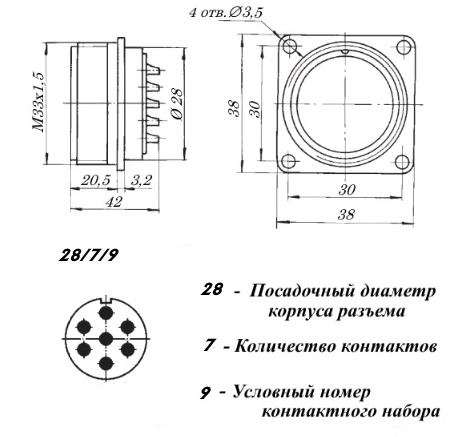

Габаритные размеры L*W*H 40х40х42 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 25 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 25 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
