ШР28П7ЭГ9 Розетка блочная, ГЕ0.364.107 ТУ(арт. TM-9541)

АО «Нур»; " 5" - ВП, ПЗ

ШР28П7ЭГ9 Розетка блочная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; П – приборная часть без патрубка; 7 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 9 - сочетание контактов (9 - 7 контактов диаметром 2,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР28П7ЭГ9, ШР28П7НГ9, ШР20У7НГ9, ШР20У7ЭГ9. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР28П7ЭГ9 Розетка блочная, ГЕ0.364.107 ТУ
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 55
Дата изготовленияi 1976-1991
Транслитерация ShR28P7EG9 Block socket, GE0.364.107 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР
Условный размер корпуса 28
Количество контактов 7 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 9 - 7 контактов Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 7 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

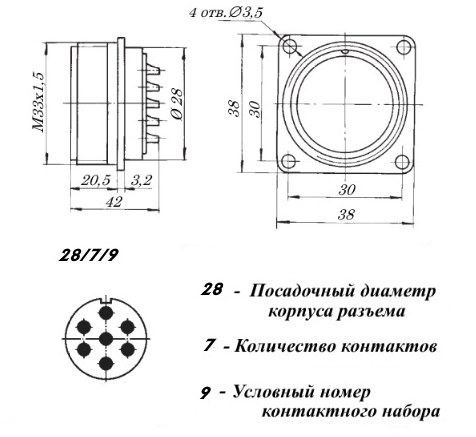

Установочные размеры 30 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M33х1,5 mm
Габаритные размеры L*W*H 38х38х42 mm
Длина корпуса 38 mm
Ширина корпуса 38 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR28P7EG9 Block socket, GE0.364.107 TU
Фактическая маркировка ШР28П7ЭГ9
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
