ШР28П7ЭГ7 Розетка блочная, "5" (арт. KP-129)

СССР
Артикул (ID): KP-129
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ГЕ0.364.107 ТУ
Подробная документация
ID: 407596
На складе 2 шт
  • Цена от
    Включая НДС
     590 ₽
  • 1 шт. 590 ₽
Количество
Быстрый заказ

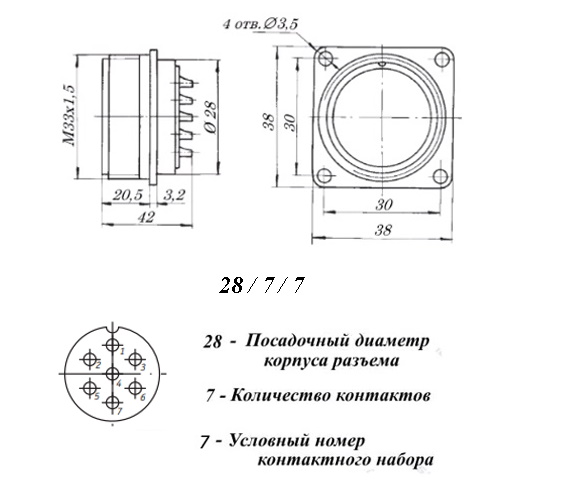

Розетка ШР28П7ЭГ7 соединитель блочный (приборный). Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Применяется в радиоэлектронной и радиотехнической аппаратуре как разъем общего назначения. Блочная часть разъема изготавливается без патрубка. Покрытие контактов - серебро. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - блочная часть без патрубка; 7 - кол-во контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 7 - сочетание контактов. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО «Нур»
Страна происхождения СССР
ТУ ГЕ0.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 55,3
Дата выпуска 1985
Транслитерация SHR28P7EG7
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Количество выводов или контактов 7
Условный номер контактного набора 7 - 7 контактов Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Фактическая маркировка ШР28П7ЭГ7
Цвет изделия серый
Габаритные размеры L*W*H 37х37х37 mm
Материал корпуса алюминиевый сплав А-22
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5
Рабочий ток 10A(Ампер)
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 сочленений-расчленений
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
ШР28П7ЭГ7 Розетка блочная, "5"
