ШР28П6НГ5 Вилка кабельная карболит, ГЕ0.364.107 ТУ, перекрут(арт. TP-3278)

АО «Нур»; " 5" - ВП, ПЗ
СССР
Артикул (ID): TP-3278
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.107 ТУ
Подробная документация
ID: 390432
На складе 7 шт
  • Цена от 1440 ₽
  • 1 шт 1440 ₽
Количество
Быстрый заказ

ШР28П6НГ5 Вилка кабельная карболит, перекрут - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; П – кабельная часть с прямым патрубком; 6 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – вилка (штырь); 5 - сочетание контактов (5 - 6 контактов диаметром 1,5 мм); отсутствие буквы Н - покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР28П6ЭГ5, ШР28ПК6НГ5, ШР28ПК6ЭГ5, ШР28СК6НГ5, ШР28СК6ЭГ5. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР28П6НГ5 Вилка кабельная карболит, ГЕ0.364.107 ТУ, перекрут
Торговая марка АО «Нур»
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 84,4
Дата изготовленияi 1976-1991
Транслитерация ShR28P6NG5 Cable plug, carbolite, GE0.364.107 TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР
Условный размер корпуса 28
Количество контактов 6 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 5 - 6 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 6 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M33х1,5 mm

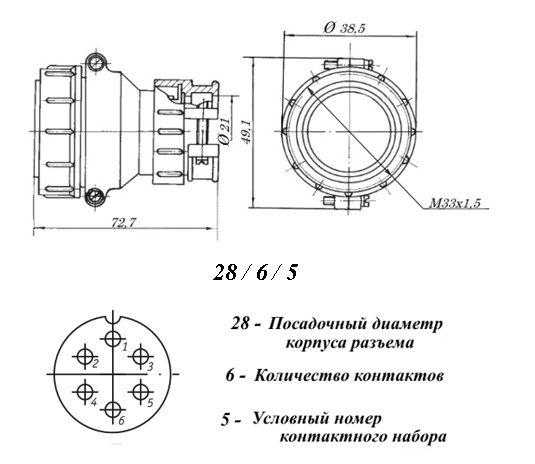

Габаритные размеры L*W*H 72,7х38,5х49,1 mm
Диаметр корпуса 38,5 mm
Длина корпуса 72,7 mm
Высота корпуса 49,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация ShR28P6NG5 Cable plug, carbolite, GE0.364.107 TU, twist
Фактическая маркировка ШР28П6ЭГ5
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5 000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР28П6НГ5 Вилка кабельная карболит, ГЕ0.364.107 ТУ, перекрут   (datasheet)
