Скидка на  Конденсаторы электролитические
-20%

ШР28П4ЭГ5 Розетка блочная, SZC(арт. ZA-5810)

SZC; -
КИТАЙ
Артикул (ID): ZA-5810
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 511519
На складе 805 шт
  • Цена от 306.45 ₽
  • 1 шт 352.89 ₽
  • от 10 шт 325.03 ₽
  • от 100 шт 306.45 ₽
Количество
Быстрый заказ

ШР28П4ЭГ5 Розетка блочная, SZC - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 28 - условный размер корпуса; П – приборная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 5 - сочетание контактов (5 - 2 контакта диаметром 2,5 мм; 2 контакта диаметром 3,5 мм); покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР28П4ЭГ5Н, ШР28П4НГ5Н, ШР20У4НГ5Н, ШР20У4ЭГ5Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР28П4ЭГ5 Розетка блочная, SZC
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 61
Дата изготовленияi дата не указана
Транслитерация ShR28P4EG5 Block socket, SZC
Вид упаковки картонная коробка (10шт)
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР (аналог)
Условный размер корпуса 28
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 2 контакта Ø 2,5 mm; 2 контактов Ø 3,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 2 - Ø 2,5 mm; 2 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

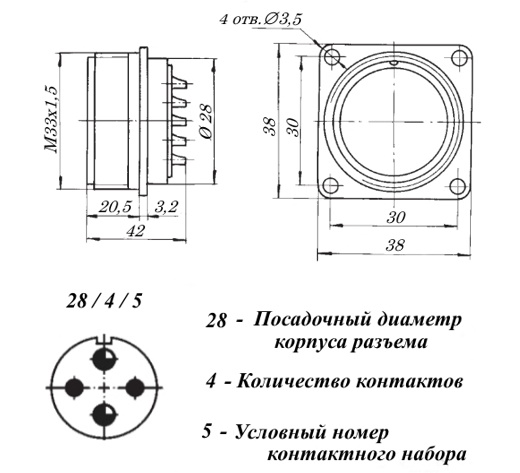

Установочные размеры 30 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора коричневый
Шаг резьбы накидной гайки M33х1,5 mm
Габаритные размеры L*W*H 38х38х42 mm
Длина корпуса 38 mm
Ширина корпуса 38 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR28P4EG5 Block socket, SZC
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm; 35 A - для контактов Ø 3,5 mm
Рабочий ток на разъем, max 150 A
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm; 1,5 mΩ - для контактов 3.5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР28П4ЭГ5 Розетка блочная, SZC   (datasheet)
ШР28П4ЭГ5 Розетка блочная, SZC   (datasheet)
