ШР28П2ЭГ7 Розетка блочная (арт. TN-2773)

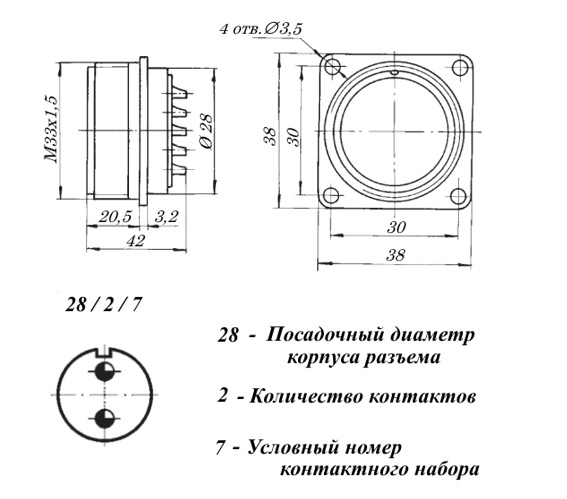

Разъём ШР28П2ЭГ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 28 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение условное); Г - розетка (гнездо); 7 - сочетание контактов - 2 контакта диаметром 3,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР28П2ЭГ7 сочленяется с кабельными вставками ШР28П(У)2Э(Н)Г7. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕ0.364.107 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 44
Дата выпуска 2015
Транслитерация SHR28P2EG7
Вид упаковки заводская
Кратность упаковки 15
Дата изготовленияi 1992-2017
Нормы и требования ГЕО.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 28
Количество выводов или контактов 2
Условный номер контактного набора 7 - 2 контакта Ø 3,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР28П2ЭШ7
Цвет изделия темно-серый
Габаритные размеры L*W*H 38х38х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 0,75 mΩ
Номинальное напряжение 850 V
Рабочий ток 50 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ПО "Коннектор", Украина
Срок отгрузки со склада Уточнить у менеджера
