ШР20У4НШ8Н Розетка кабельная (арт. TN-7819)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ОАО «Каскад», г. Черкесск

СССР

Артикул (ID): TN-7819

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.028 ТУ

Подробная документация

ID: 269128

На складе 1 шт

Цена от
Включая НДС
650 ₽
1 шт. 650 ₽

Количество

Быстрый заказ

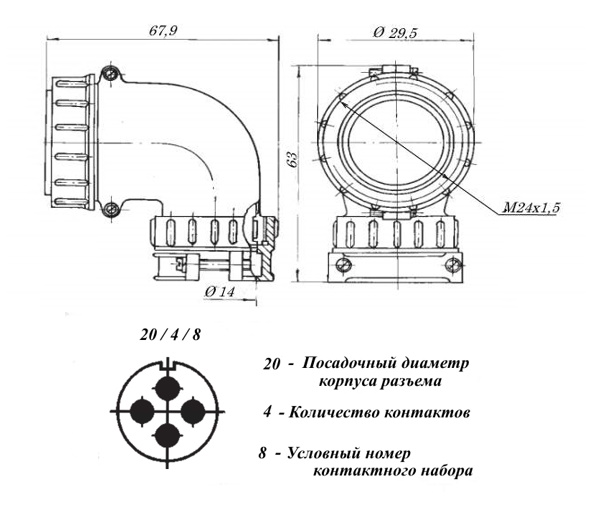

Разъём ШР20У4НШ8Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; У - кабельная часть с угловым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка кабельная ШР20У4НШ8Н сочленяется с блочными колодками ШР20П(ПК,СК)4Н(Э)Ш8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения	СССР
ТУ	бРО.364.028 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	56
Дата выпуска	1990
Транслитерация	SHR20U4NSH8N
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20У4НШ8Н
Цвет изделия	темно-серый
Габаритные размеры LWH	70х58 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35
- диапазон частот	1
- амплитуда ускорения	300
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Примечание	не весь комплект крепежа
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
