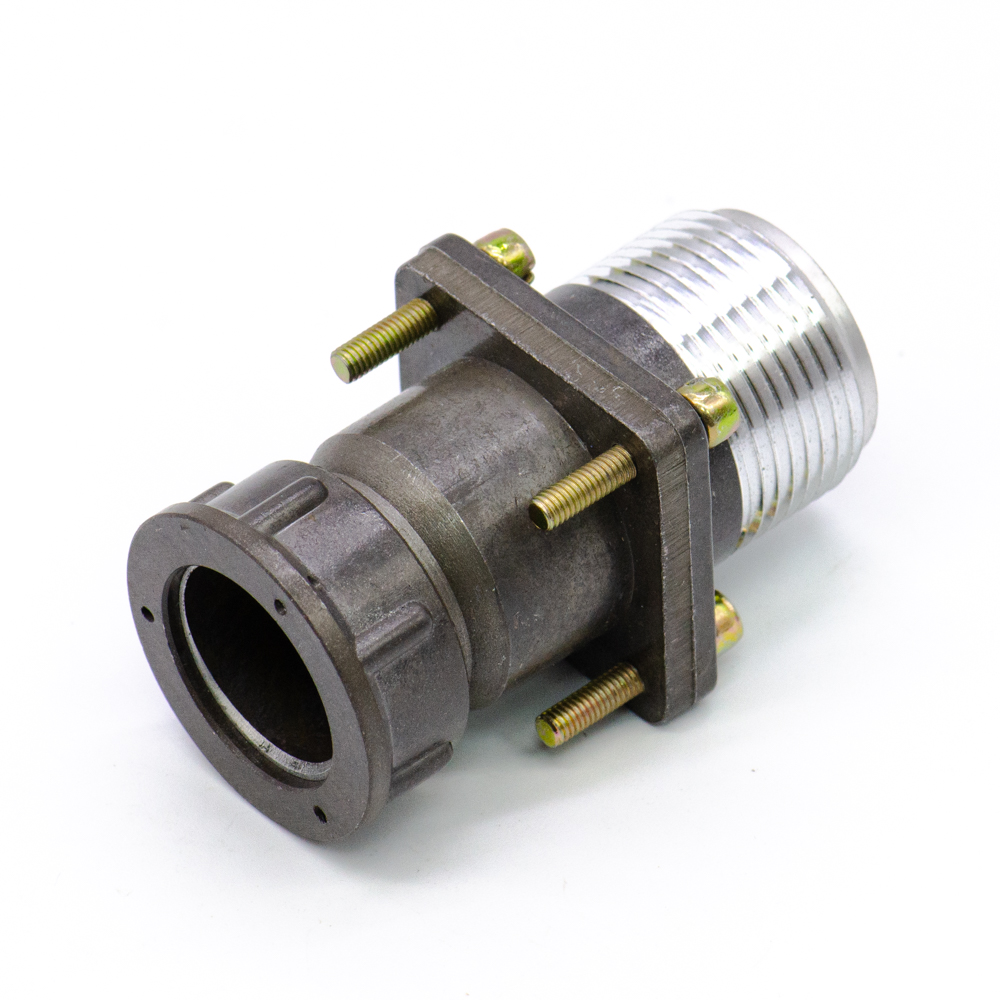

ШР20ПК4ЭШ8 Вилка блочная, 2024г (арт. KT-2181)

к сравнению отложить

Каскад

Артикул (ID): KT-2181

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2024
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "1"- ОТК
Нормы и требования ТУ 6313-022-61929916-2015

Подробная документация

Аналоги и альтернативы

ID: 507031

На складе 15 шт

Цена от
Включая НДС
1563 ₽
1 шт. 1563 ₽

Количество

Быстрый заказ

Разъём ШР20ПК4ЭШ8Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - вилка (штырь); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм. Вставка блочная ШР20ПК4ЭШ8Н сочленяется с кабельными вставками ШР20П(У)4Э(Н)Ш8(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	Каскад
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	47
Дата изготовленияi	2024
Транслитерация	SR20PK4ESH8 Block Plug
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Нормы и требования	ТУ 6313-022-61929916-2015

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	8 - 4 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20ПК4ЭШ8
Цвет изделия	темно-серый

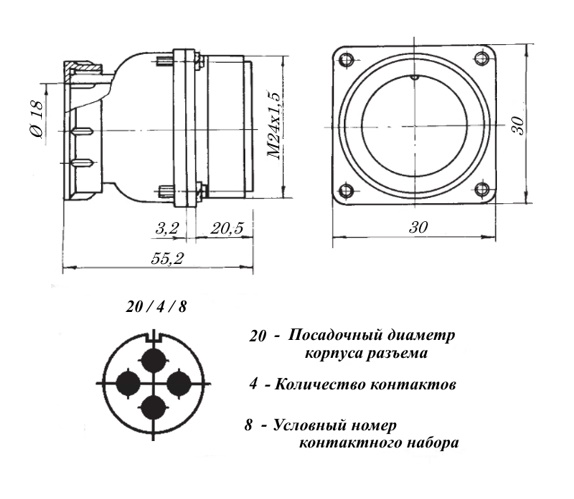

Габаритные размеры LWH	30х30х55 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	пластмасса
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
