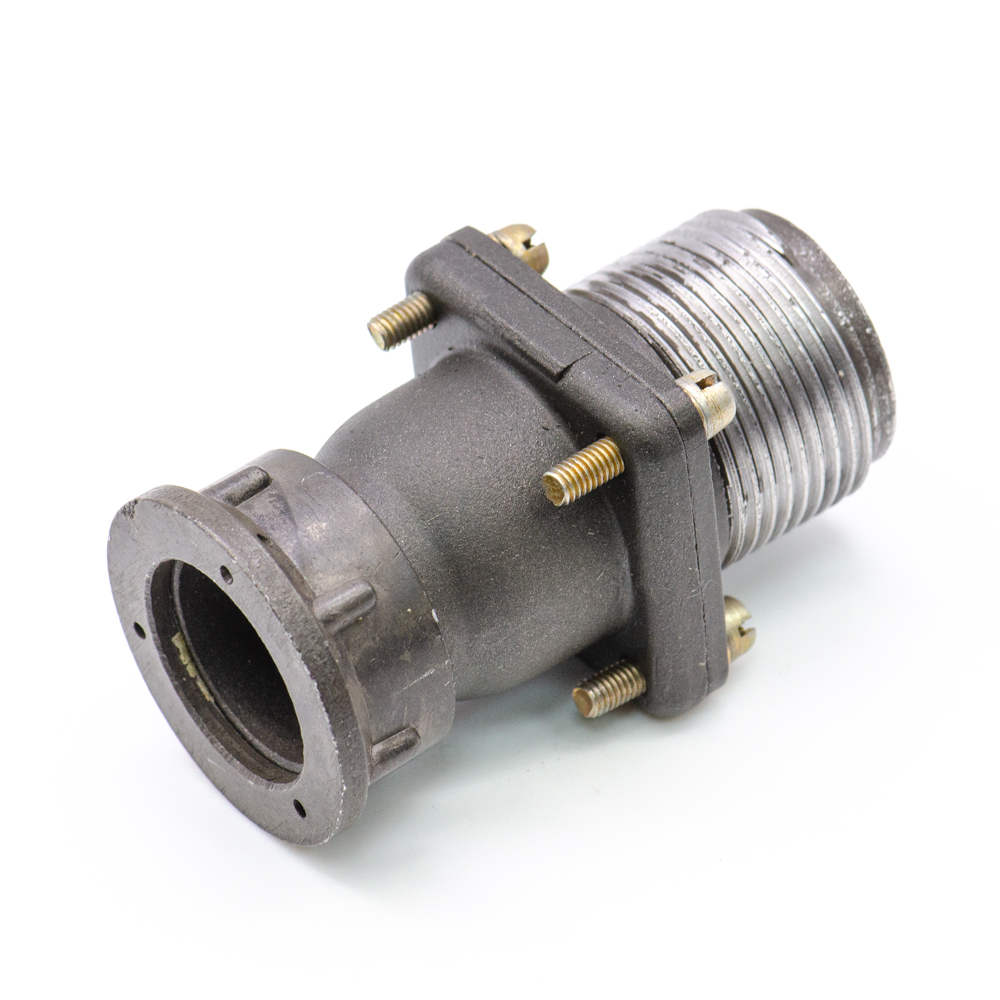

ШР20ПК3ЭГ7 Розетка блочная. (арт. KP-6137)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): KP-6137

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 2022
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ НКЦС.434410.504ТУ

Подробная документация

ID: 488525

На складе 2 шт

Цена от
Включая НДС
2090 ₽
1 шт. 2090 ₽

Количество

Быстрый заказ

Разъём ШР20ПК5ЭГ7  предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка условного обозначения:
ШР20ПК3ЭГ7 розетка
ШР - тип соединителя;
20 - условный размер корпуса;
ПК - конструктивное исполнение:
   - для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком;
   - для кабельной части: П - с прямым патрубком; У - с угловым патрубком;
3 - количество контактов;
Э - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля;
Г - вид контактов:
   - для приборной части: Г - розетка, Ш - вилка;
   - для кабельной части: Ш -  розетка, Г - вилка;
7 - обозначение сочетания контактов (условное число);
Н - покрытие контактов никель;
М - пластмассовый корпус. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	НКЦС.434410.504ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	55,1
Дата выпуска	2022
Транслитерация	SHR20PK3EG7
Вид упаковки	самоупаковка
Дата изготовленияi	2022
Нормы и требования	НКЦС.434410.504ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка блочная (приборная)
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	3
Условный номер контактного набора	3 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20ПК3НГ7
Цвет изделия	темно-серый

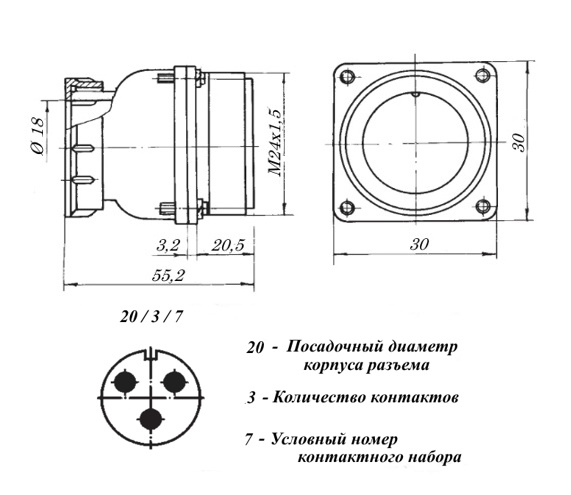

Габаритные размеры LWH	30х30х55 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	да

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
