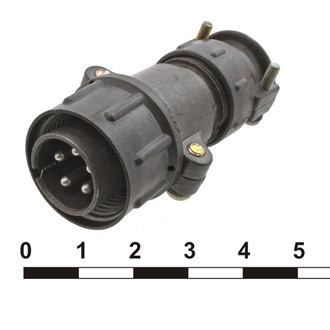

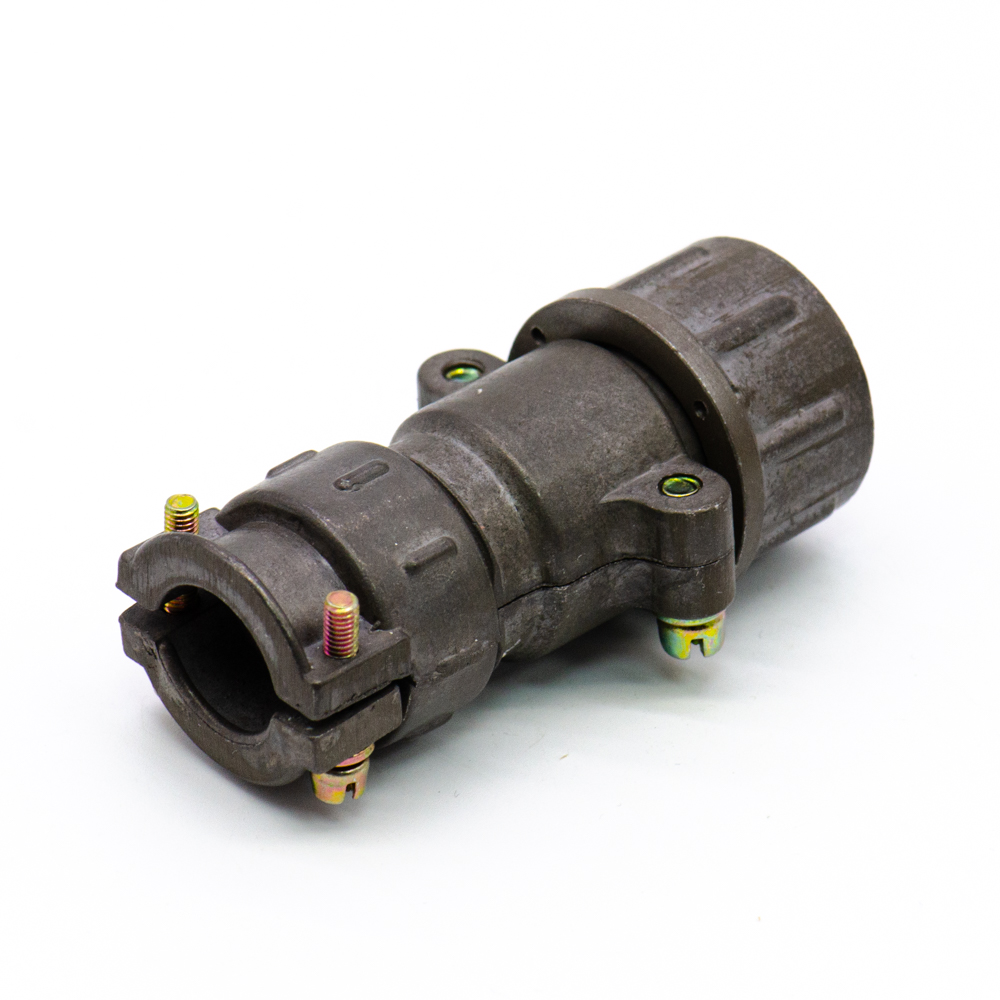

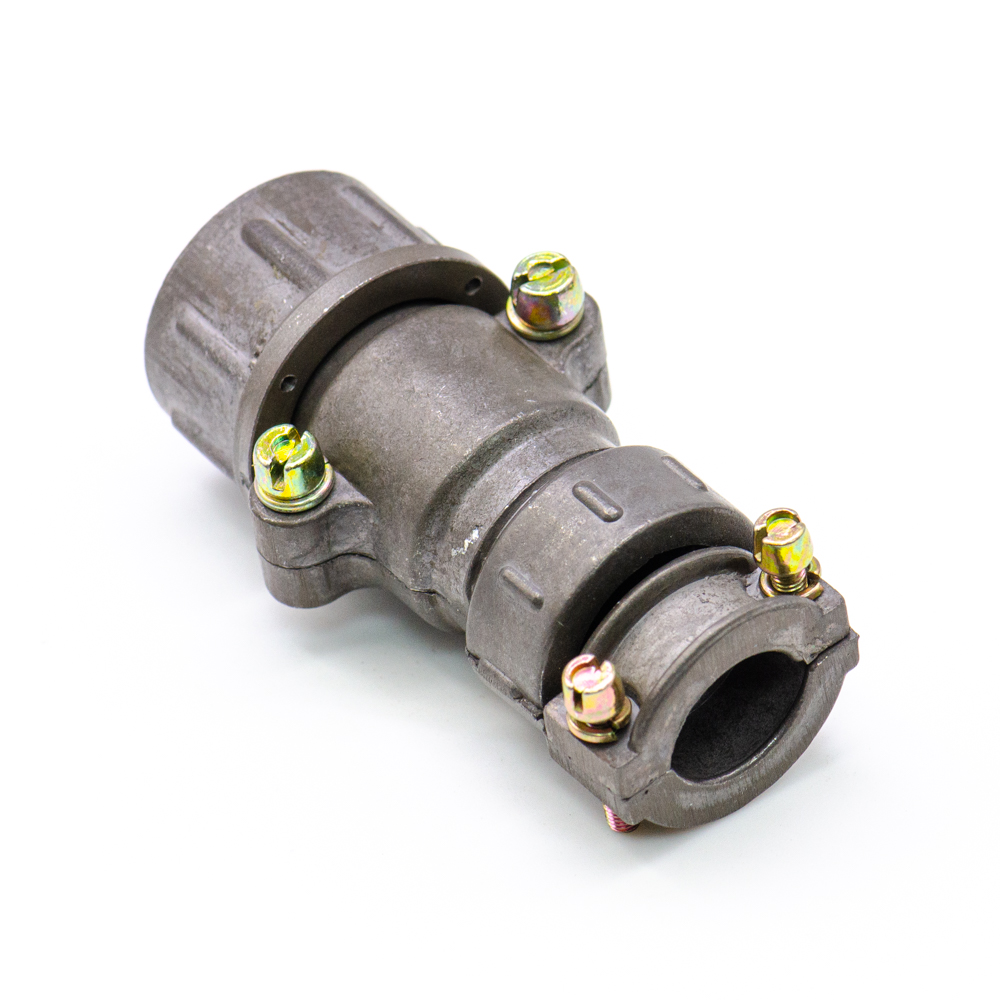

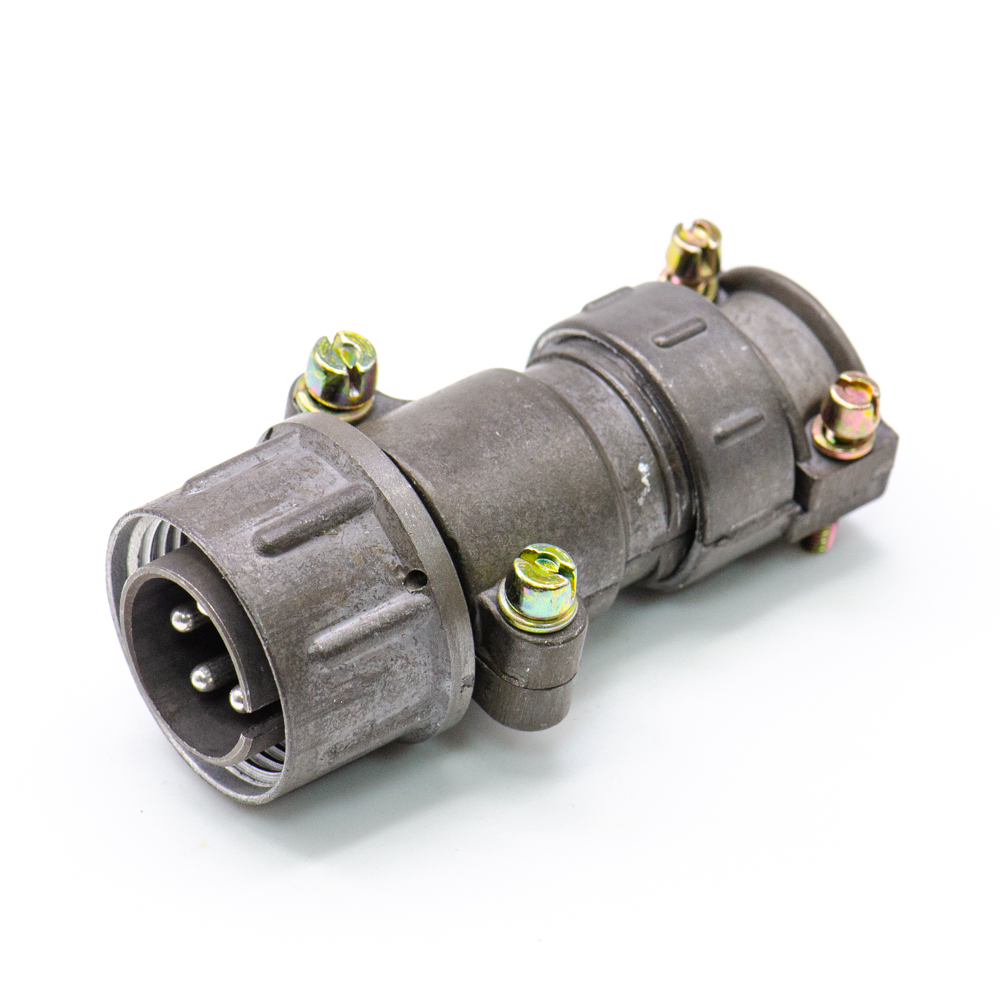

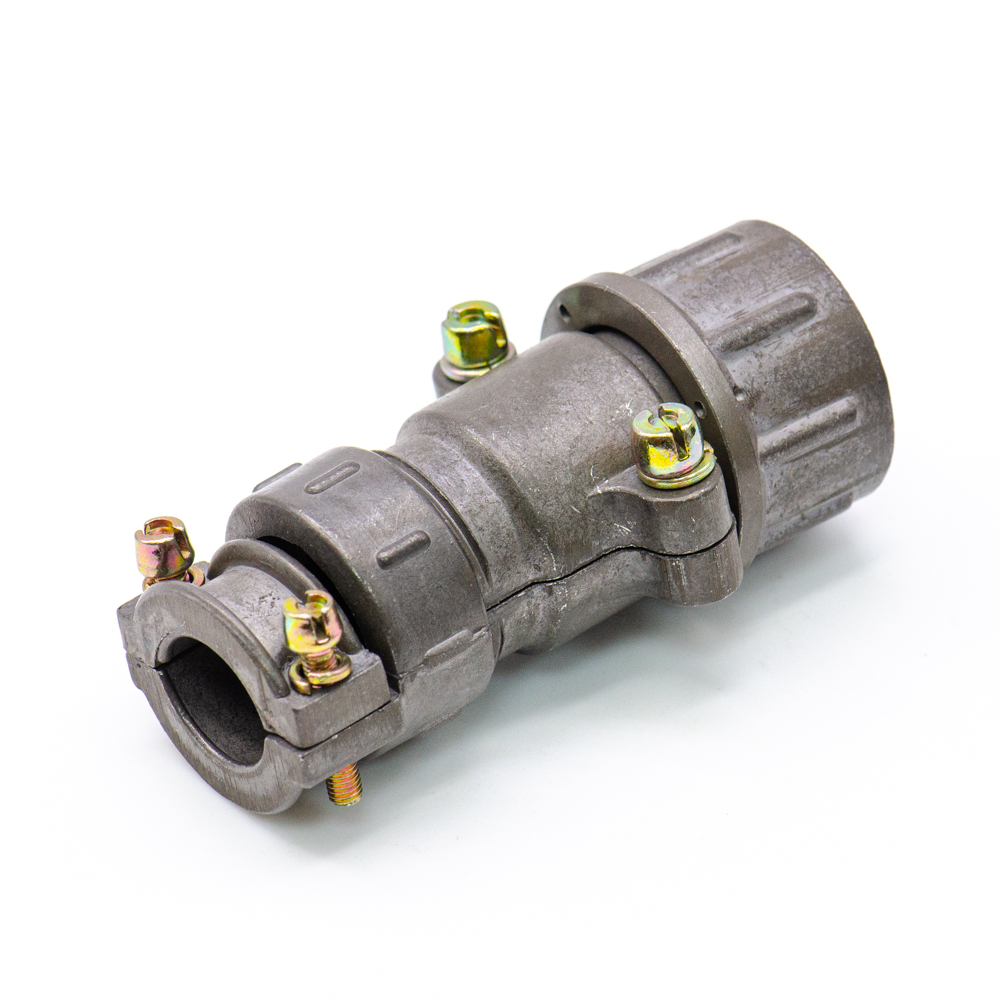

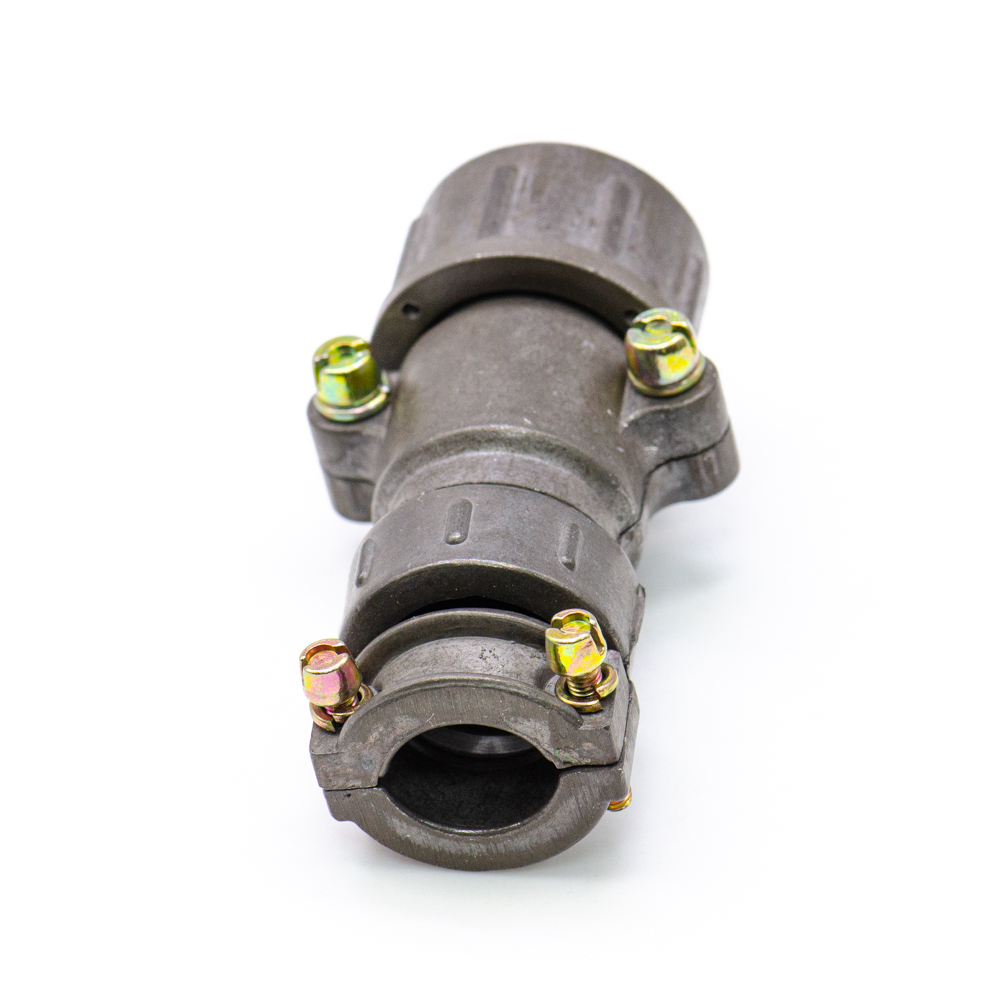

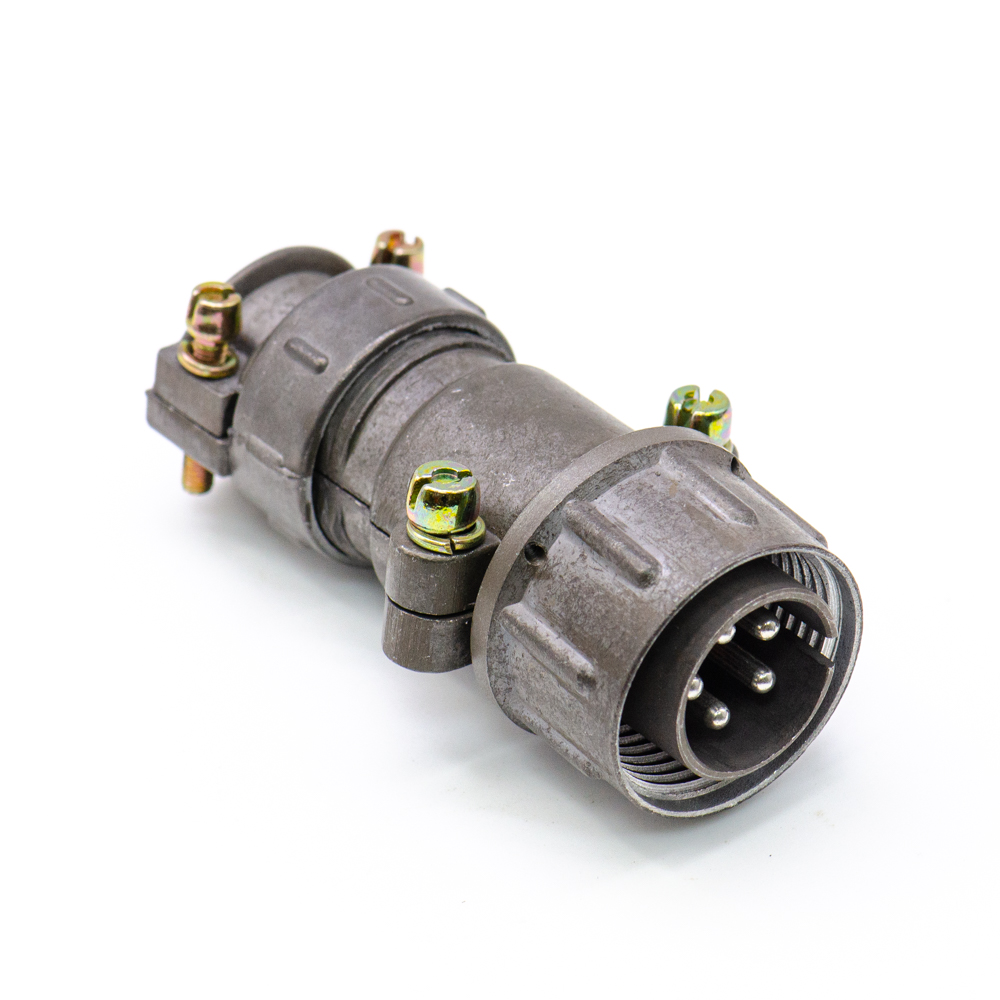

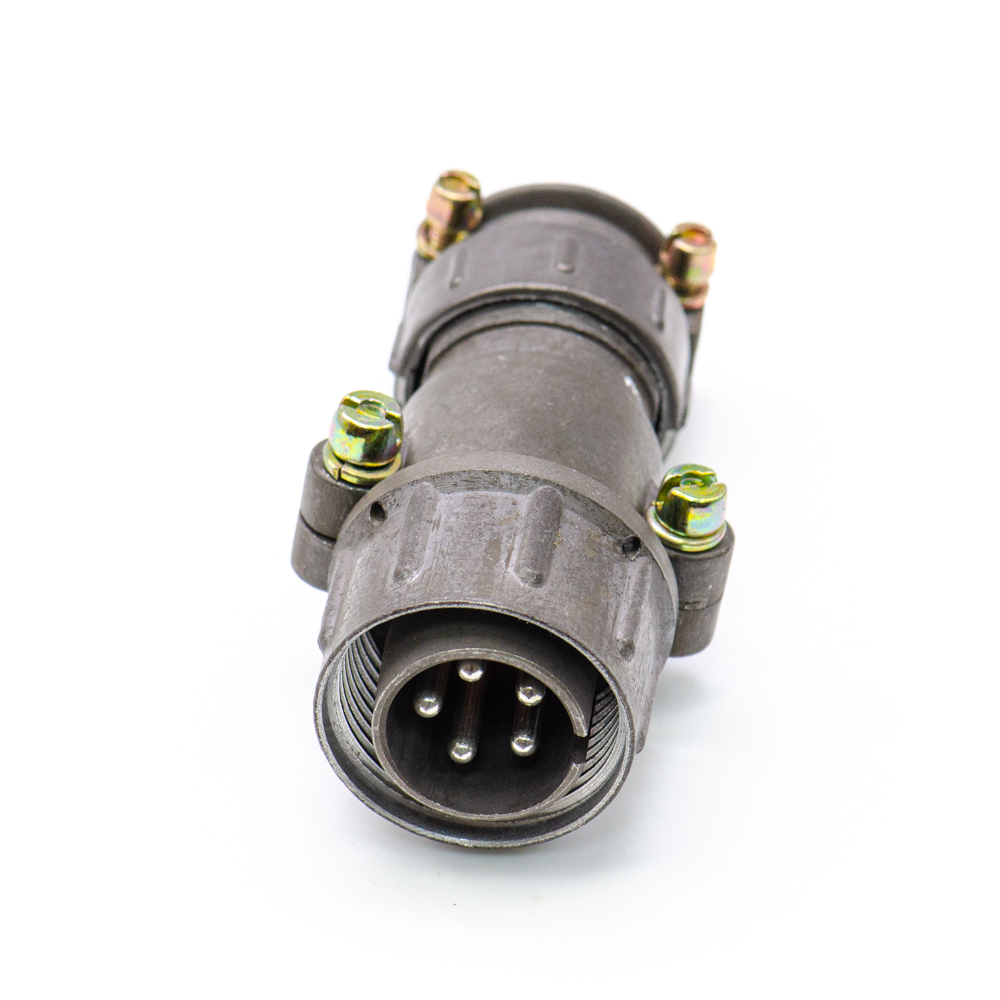

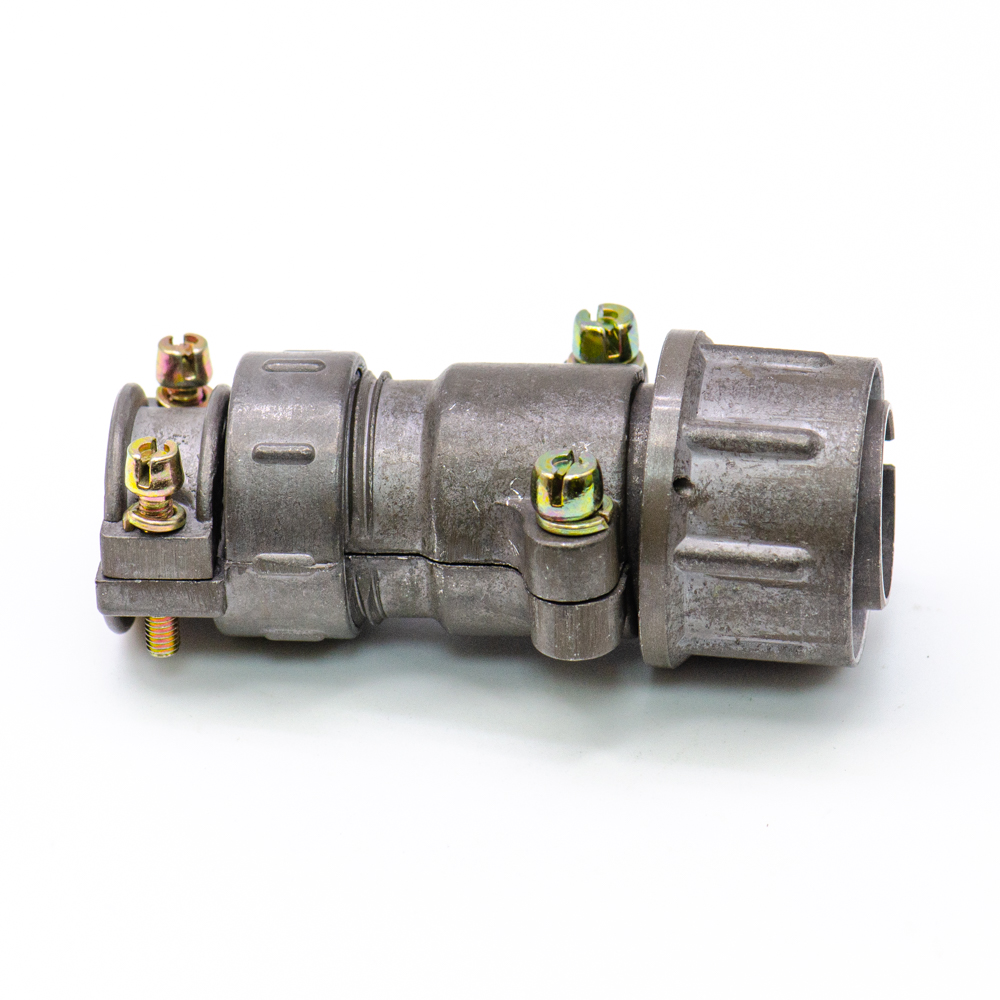

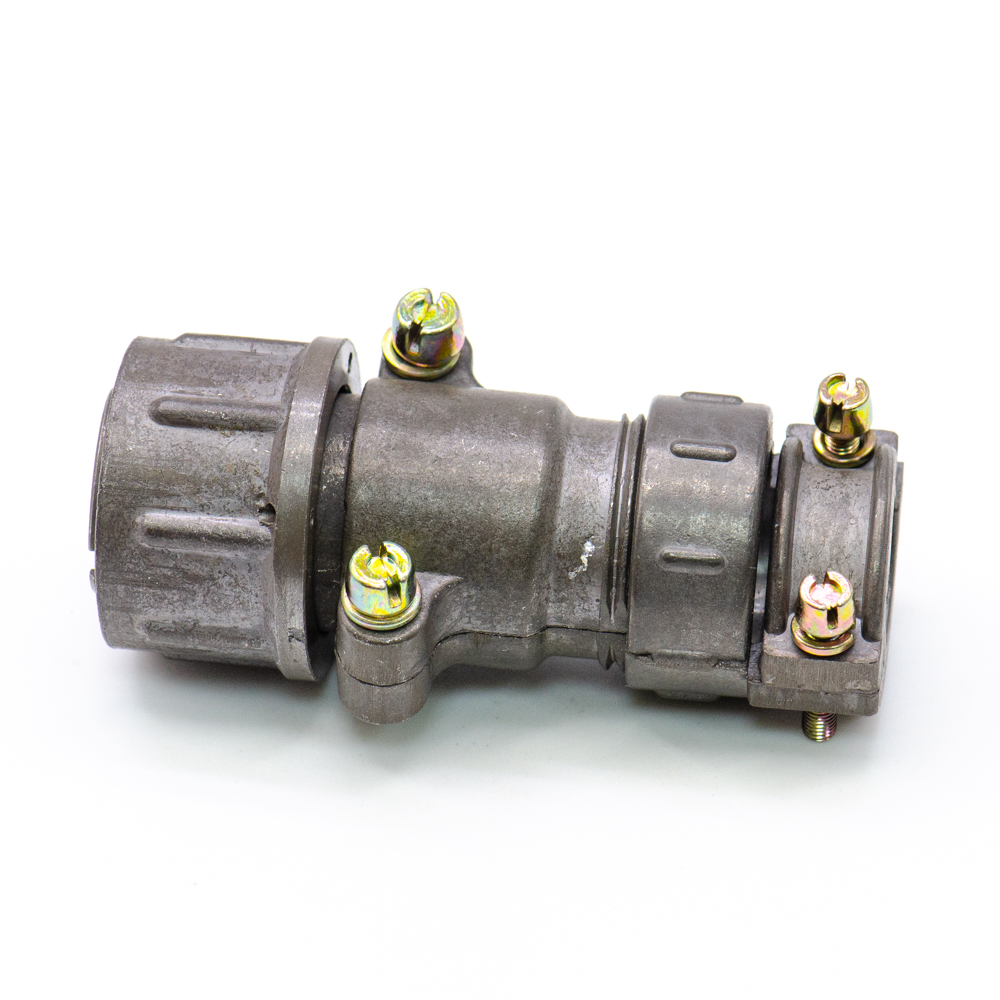

ШР20П5НГ10 Вилка кабельная (SZC).

Разъём ШР20П5НГ10 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 5 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 10 - сочетание контактов - 5 контактов диаметром 2,5 м; отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР20П5НГ10 сочленяется с блочными колодками ШР20П(ПК,СК)5Э(Н)Г10. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование ШР20П5НГ10 Вилка кабельная (SZC).
Торговая маркаNo name China
Страна происхождения КИТАЙ
Масса изделия, гр44,7
Дата выпускане указана
Состояние упаковкисамоупаковка

Основные параметры

Функциональная группанизкочастотный цилиндрический
Типономинал / Типоконструкциявилка кабельная
Тип контактакруглый
Количество выводов или контактов5
Условный номер контактного набора10 - 5 контактов Ø 2,5 mm
Тип кожуха или патрубкапрямой для неэкранированного кабеля
Метод сочленениярезьбовой
Метод монтажаобъемный
Фактическая маркировкаотсутствует
Цвет изделиясерый

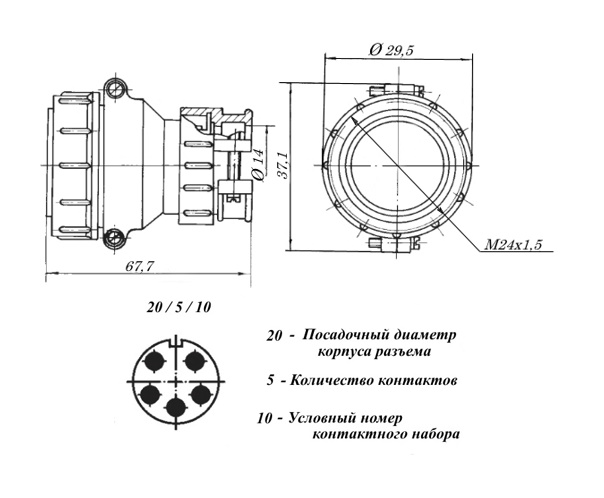

Габаритные размеры L*W*H 36х65 mm
Материал вставки (изолятора)карболит

Технические характеристики

Сопротивление контактов не более1 mΩ
Номинальное напряжение850 V
Рабочий ток35 A
Синусоидальная вибрация: -
- диапазон частот1-5000 Hz
- амплитуда ускорения300 m/c²
Акустические шумы:-
- уровень звукового давления170 dB
- линейное ускорение2000 m/c²
Сопротивление изоляции50000 MΩ
Ускорение при механическом ударе одиноч. действия5000 m/c²
Ускорение при механическом ударе многокр. действия350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С1000 час
Интервал рабочих температурот -60 до +60°С
Относительная влажность98% при температуре +25°С
Макс. срок хранения15 лет
Ресурс500 циклов
Срок отгрузки со склада1 день
