ШР20П5ЭШ10 Вилка блочная, 2014 г (арт. TP-4367)

Разъём ШР20П5ЭШ10 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 5 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Ш - вилка (штырь); 10 - сочетание контактов - 5 контактов диаметром 2,5 м;  если есть Н - покрытие контактов - никель. Вставка блочная ШР20П5ЭШ10 сочленяется с кабельными колодками ШР20П(У)5Э(Н)Ш10(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 24,3
Дата выпуска 2014
Транслитерация SHR20P5ESH10
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 5
Условный номер контактного набора 10 - 5 контактов Ø 2,5 mm
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П5ЭШ10
Цвет изделия темно-серый

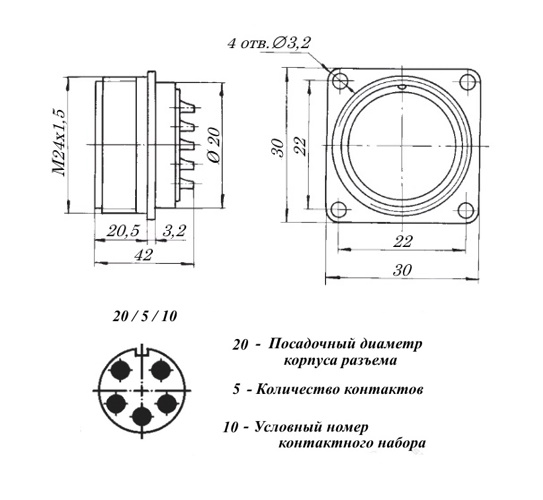

Габаритные размеры L*W*H 30х30х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 490
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 1 000

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада Уточнить у менеджера
