ШР20П4ЭШ8 (P20J8A) Вилка блочная, аналог (арт. TN-7873)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

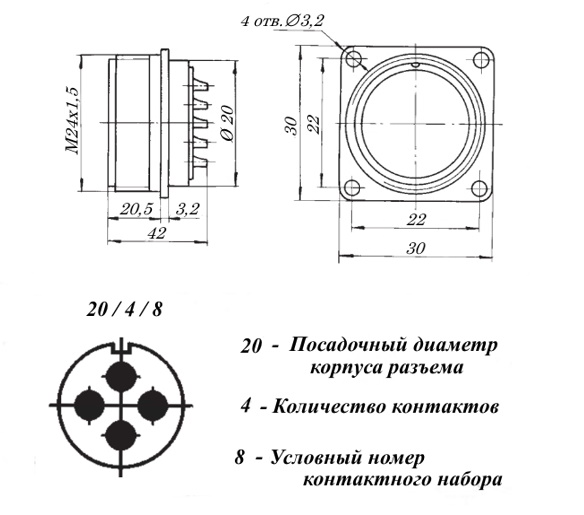

Разъём ШР20П4ЭШ8 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Ш - вилка (штырь); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм.  Вставка блочная ШР20П4ЭШ8 сочленяется с кабельными колодками ШР20П(У)4Э(Н)Ш8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name China
Страна происхождения
Масса изделия, гр 19,3
Дата выпуска не указана
Транслитерация SHR20P4ESH8
Вид упаковки самоупаковка
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 4
Условный номер контактного набора 8 - 4 контакта Ø 2,5 mm
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка Р20К6Q, отсутствует
Цвет изделия темно-серый
Габаритные размеры L*W*H 30х30х35 mm
Материал корпуса металл
Материал вставки (изолятора) пластмасса
Тип контактов штырь
Гайка патрубка нет
Дополнительные характеристики аналог

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 500
Рабочий ток 35
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15
Ресурс 500 циклов
Срок отгрузки со склада 1 день (в наличии)
