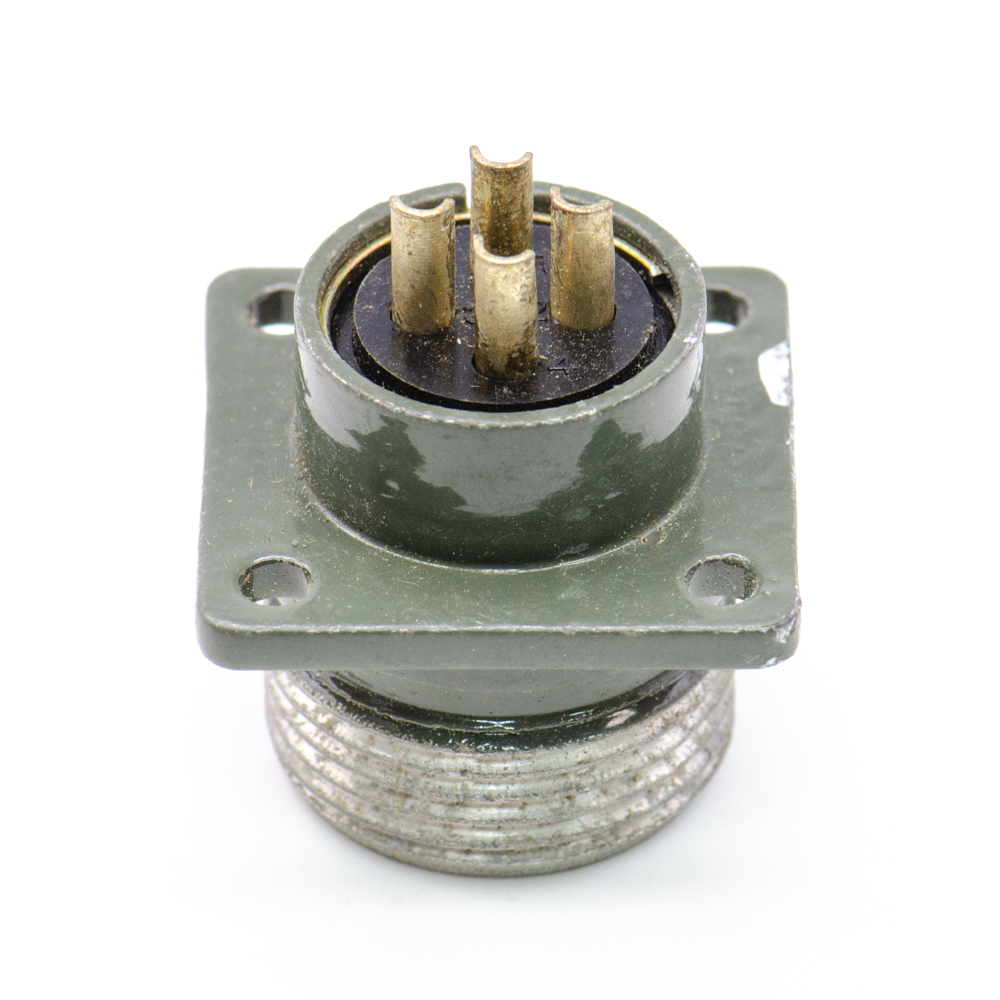

ШР20П4ЭГ8 (P20K8A) Розетка блочная, аналог (арт. TN-7637)

Разъём ШР20П4ЭГ8 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 4 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка для крепления кабеля отсутствует, обозначение "Э" - условное); Г - розетка (гнездо); 8 - сочетание контактов - 4 контакта диаметром 2,5 мм.  Вставка блочная ШР20П4ЭГ8 сочленяется с кабельными колодками ШР20П(У)4Э(Н)Г8. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name China
Страна происхождения КИТАЙ
Масса изделия, гр 28,4
Дата изготовленияi не указана
Вид упаковки самоупаковка

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 4
Условный номер контактного набора 8 - 4 контакта Ø 2,5 mm
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия серый

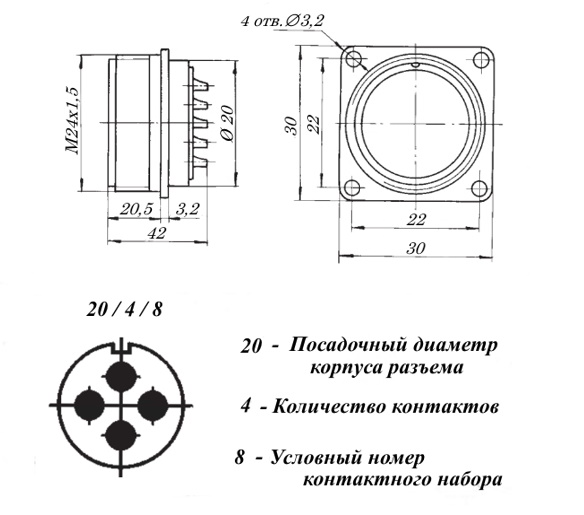

Габаритные размеры L*W*H 30х30х35 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка нет
Герметичность нет

Технические характеристики

Номинальное напряжение 850 V
Рабочий ток 35 A - для контактов Ø 2,5 mm
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 10000 час.
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 506000 Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Срок отгрузки со склада 1 день (в наличии)
