ШР20П3НШ7 Розетка кабельная, 2013г (арт. TP-1440)

Разъём ШР20П3НШ7 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 3 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 7 - сочетание контактов - 3 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 50
Дата выпуска 2013
Транслитерация SHR20P3NSH7
Вид упаковки самоупаковка
Дата изготовленияi 1992-2017
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 7 - 3 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П3НШ7
Цвет изделия темно-серый

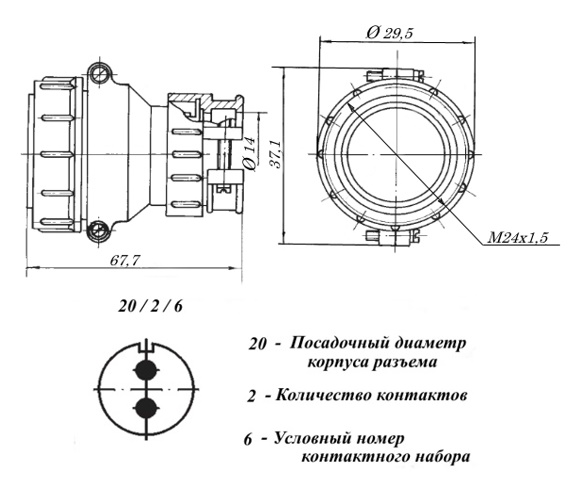

Габаритные размеры L*W*H 36х65 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 17
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада Уточнить у менеджера
