ШР20П3НГ6Н Вилка кабельная, "1" (арт. TN-7743)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

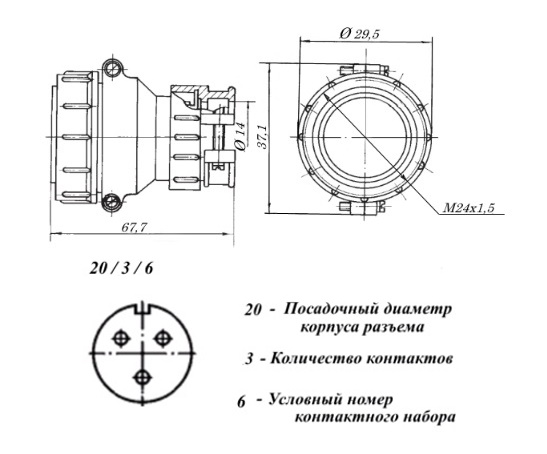

Разъём ШР20П3НГ6Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 3 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г - вилка (штырь); 6 - сочетание контактов - 3 контакта диаметром 1,5 мм;Н - покрытие контактов - никель, отсутствие буквы Н - покрытие контактов - серебро. Вставка кабельная ШР20П3НГ6 сочленяется с блочными колодками ШР20П(ПК,СК)3Э(Н)Г6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 48,06
Дата выпуска не указана
Транслитерация SHR20P3NG6N
Вид упаковки самоупаковка
Дата изготовленияi не указана
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 6 - 3 контакта Ø 1,5 mm
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Цвет изделия темно-серый
Габаритные размеры L*W*H 65х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2000
Сопротивление изоляции 5000
Ускорение при механическом ударе одиноч. действия 5000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада 1 день (в наличии)
