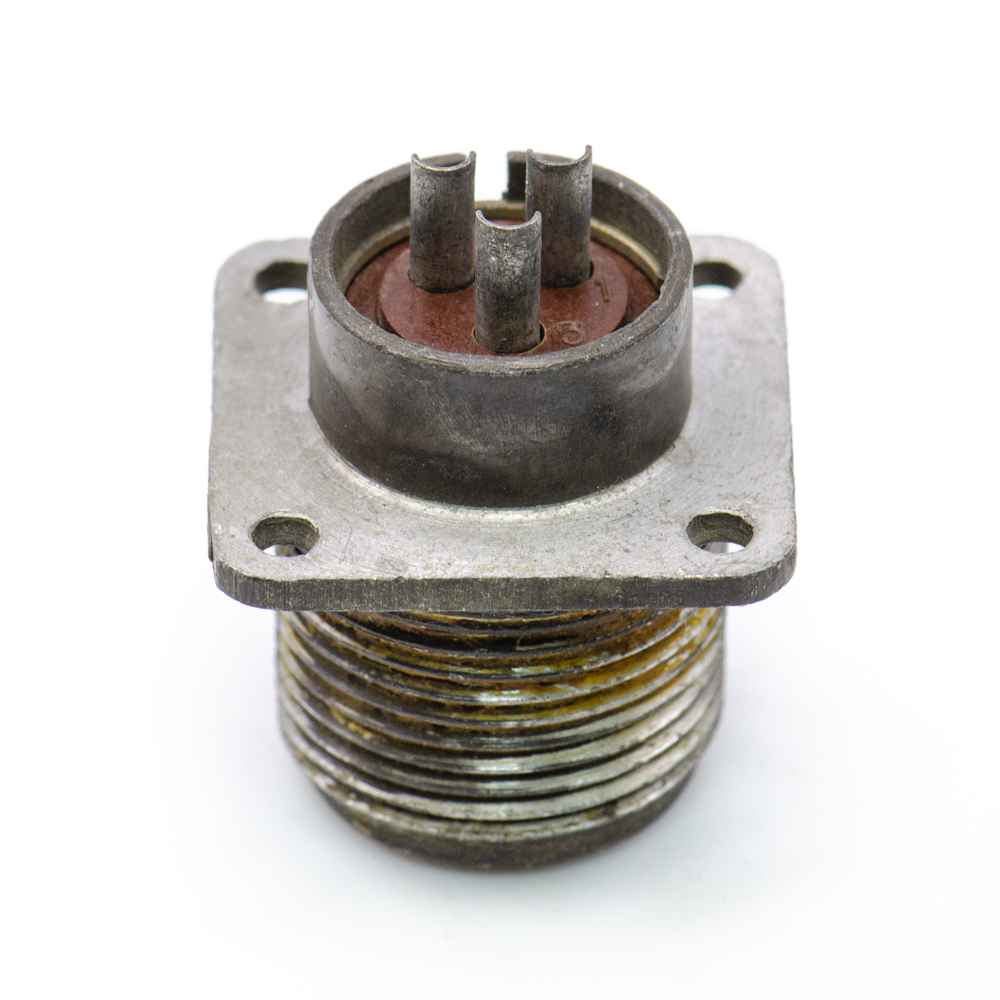

ШР20П3ЭГ6 Розетка блочная, "1" (арт. TN-7807)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Разъём ШР20П3ЭГ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 3 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное) ; Г - розетка (гнездо); 6 - сочетание контактов - 3 контакта диаметром 1,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР20П3ЭГ6 сочленяется с кабельными вставками ШР20П(У)3Э(Н)Г6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бРО.364.028 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 27,8
Дата выпуска не указана
Транслитерация SHR20P3EG6
Вид упаковки самоупаковка
Дата изготовленияi не указана
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Условный номер контактного набора 6 - 3 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия серый

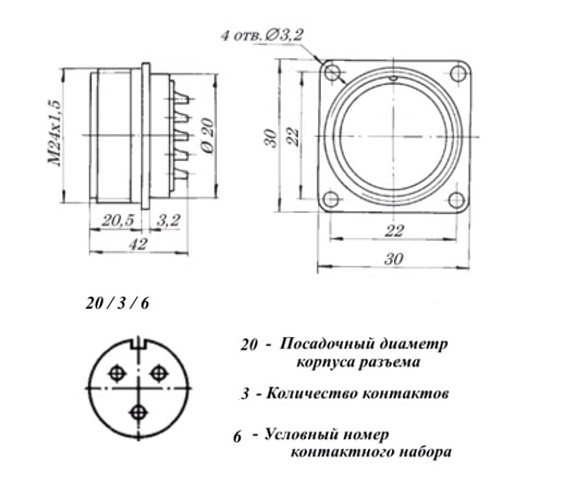

Габаритные размеры L*W*H 30х30х40 mm
Материал корпуса металл
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5
Номинальное напряжение 850 V
Рабочий ток 20 A
Синусоидальная вибрация: -
- диапазон частот 1
- амплитуда ускорения 300
Акустические шумы: -
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада 1 день (в наличии)
