ШР20П2НШ6 Розетка кабельная (SZC), (арт. TP-7644)

КИТАЙ
Артикул (ID): TP-7644
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
Подробная документация
ID: 404742
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

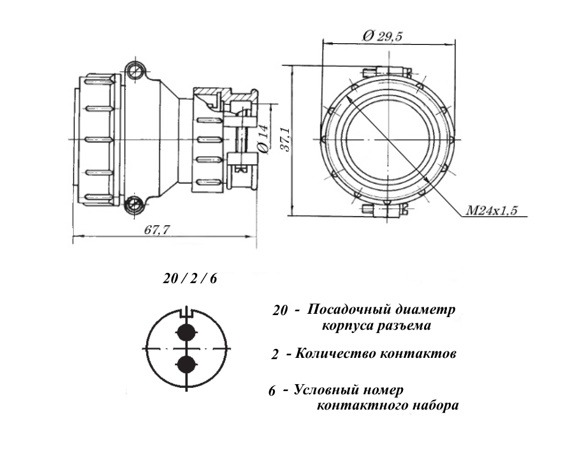

Разъём ШР20П2НШ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР20П2НШ6 сочленяется с блочными вставками ШР20П(ПК,СК)2Э(Н)Г6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 53,35
Дата выпуска не указана
Транслитерация SHR20P2NSH6
Вид упаковки самоупаковка
Дата изготовленияi не указана

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия темно-серый
Габаритные размеры L*W*H 55х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля
Герметичность нет
Дополнительные характеристики аналог

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 506
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
