ШР20П2НШ6-К Розетка кабельная, 2021г (арт. KP-4727 )

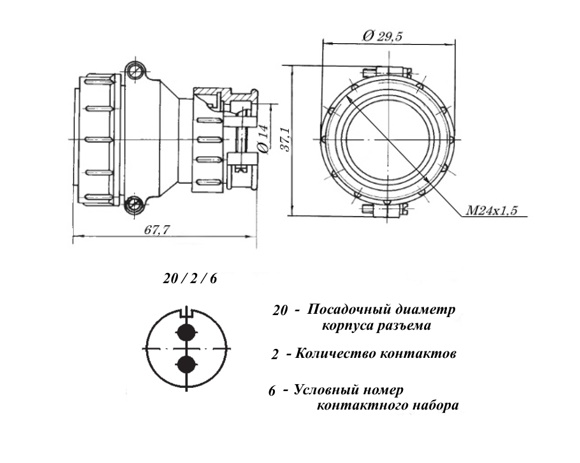

Разъём ШР20П2НШ6-К предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро; К - условное обозначение завода изготовителя. Колодка кабельная ШР20П2НШ6 сочленяется с блочными вставками ШР20П(ПК,СК)2Э(Н)Г6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 53,35
Дата изготовленияi 2023
Транслитерация SHR20P2NSH6
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ШР
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР20П2НШ6-К
Цвет изделия темно-серый
Габаритные размеры L*W*H 55х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка для неэкранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 5 000 MΩ
Ускорение при механическом ударе одиноч. действия 5 000 m/с²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 506 kPa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
