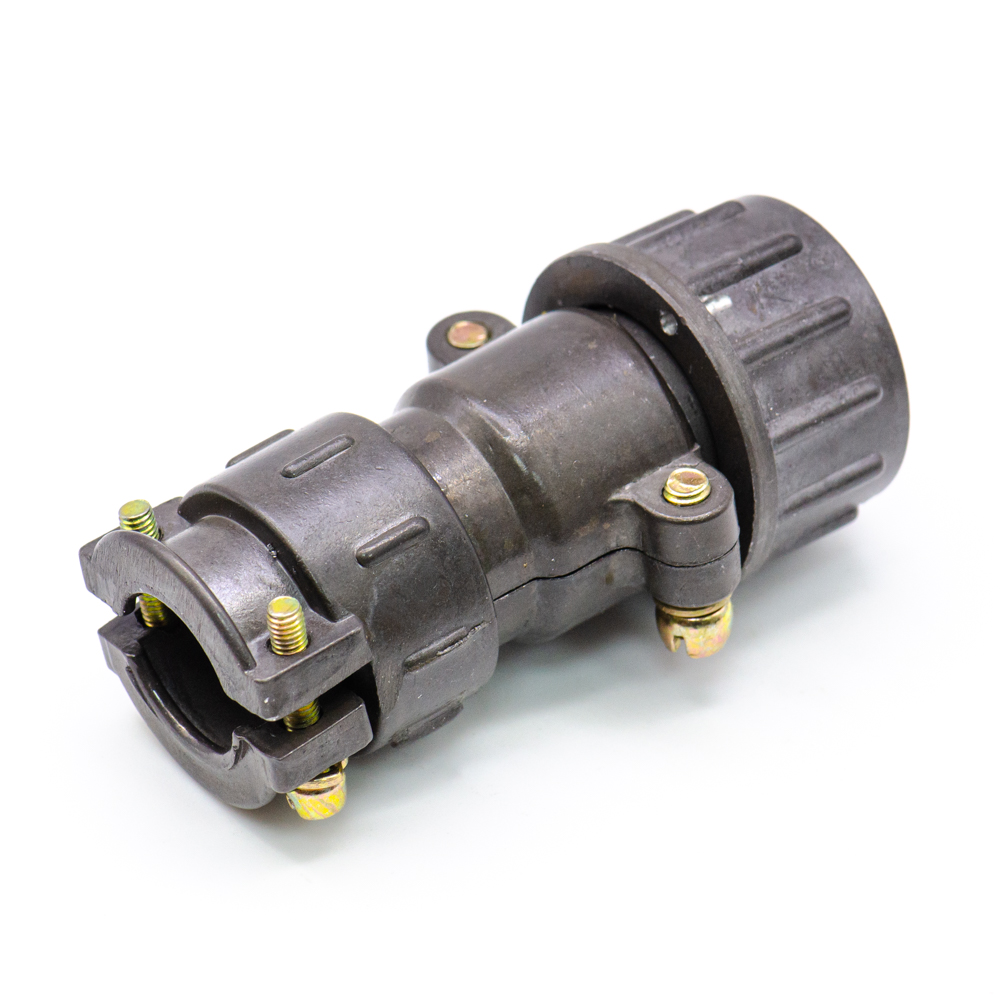

ШР20П2НГ6 Вилка кабельная, SZC.(арт. KP-2138)

SZC; -
КИТАЙ
Артикул (ID): KP-2138
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 410178
На складе 25 шт
  • Цена от 400.38 ₽
  • 1 шт 434.7 ₽
  • от 10 шт 400.38 ₽
Количество
Быстрый заказ

ШР20П2НГ6 Вилка кабельная, SZC - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Г – вилка (штырь); 6 - сочетание контактов (6 - 2 контакта диаметром 2,5 мм); покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки ШР20П2ЭГ6Н, ШР20ПК2НГ6Н, ШР20ПК2ЭГ6Н, ШР20СК2НГ6Н, ШР20СК2ЭГ6Н. Вся дополнительная информация находится во вложении на товар, см. pdf –файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР20П2НГ6 Вилка кабельная, SZC.
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 44,46
Дата изготовленияi дата не указана
Вид упаковки картонная коробка (20шт)
Доупаковка промасленная бумага
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов ШР (аналог)
Условный размер корпуса 20
Количество контактов 2 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 6 - 2 контактов Ø 2,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 2 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1,5 mm

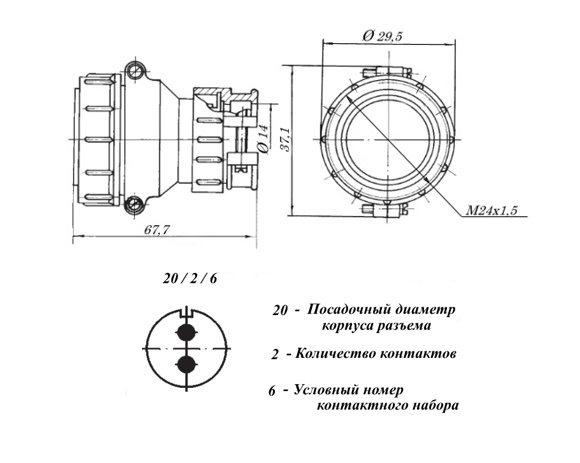

Габаритные размеры L*W*H 67,7х29,5х37,1 mm
Диаметр корпуса 29,5 mm
Длина корпуса 67,7 mm
Высота корпуса 37,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные розетки 2РТТ, 2РТ-А
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 2 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
