ШР20П2ЭШ6Н Вилка блочная, "1" (арт. TN-7613)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): TN-7613

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1987-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.028 ТУ

Подробная документация

ID: 240762

На складе 22 шт

Цена от
Включая НДС
550 ₽
1 шт. 550 ₽

Количество

Быстрый заказ

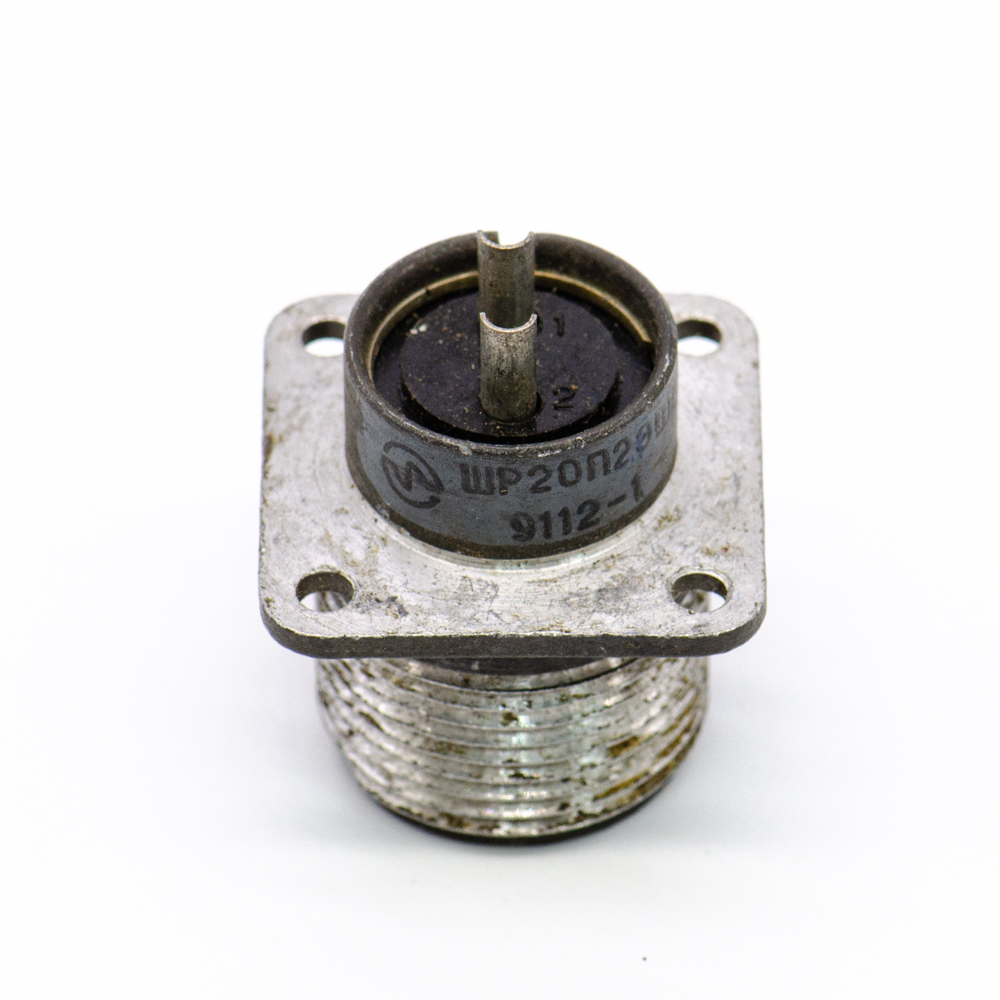

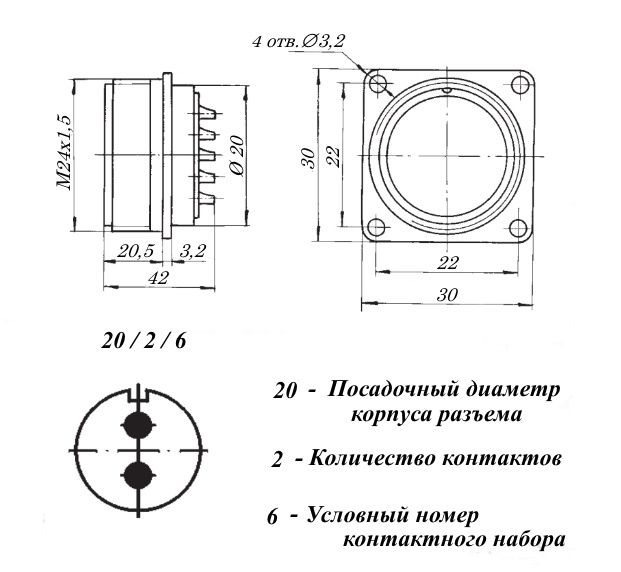

Разъём ШР20П2ЭШ6Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш - вилка (штырь); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; Н - покрытие контактов - никель. Вставка блочная ШР20П2ЭШ6Н сочленяется с кабельными колодками ШР20П(У)2Э(Н)Ш6Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
ТУ	бРО.364.028 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	21
Дата выпуска	1987-1991
Транслитерация	SHR20P2ESH6N
Вид упаковки	самоупаковка
Состояние упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	2
Условный номер контактного набора	6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	без кожуха
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П2ЭШ6Н
Цвет изделия	темно-серый
Габаритные размеры LWH	30х30х38 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	300
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2 000
Сопротивление изоляции	5 000
Ускорение при механическом ударе одиноч. действия	5 000
Ускорение при механическом ударе многокр. действия	350

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада	1 день (в наличии)
