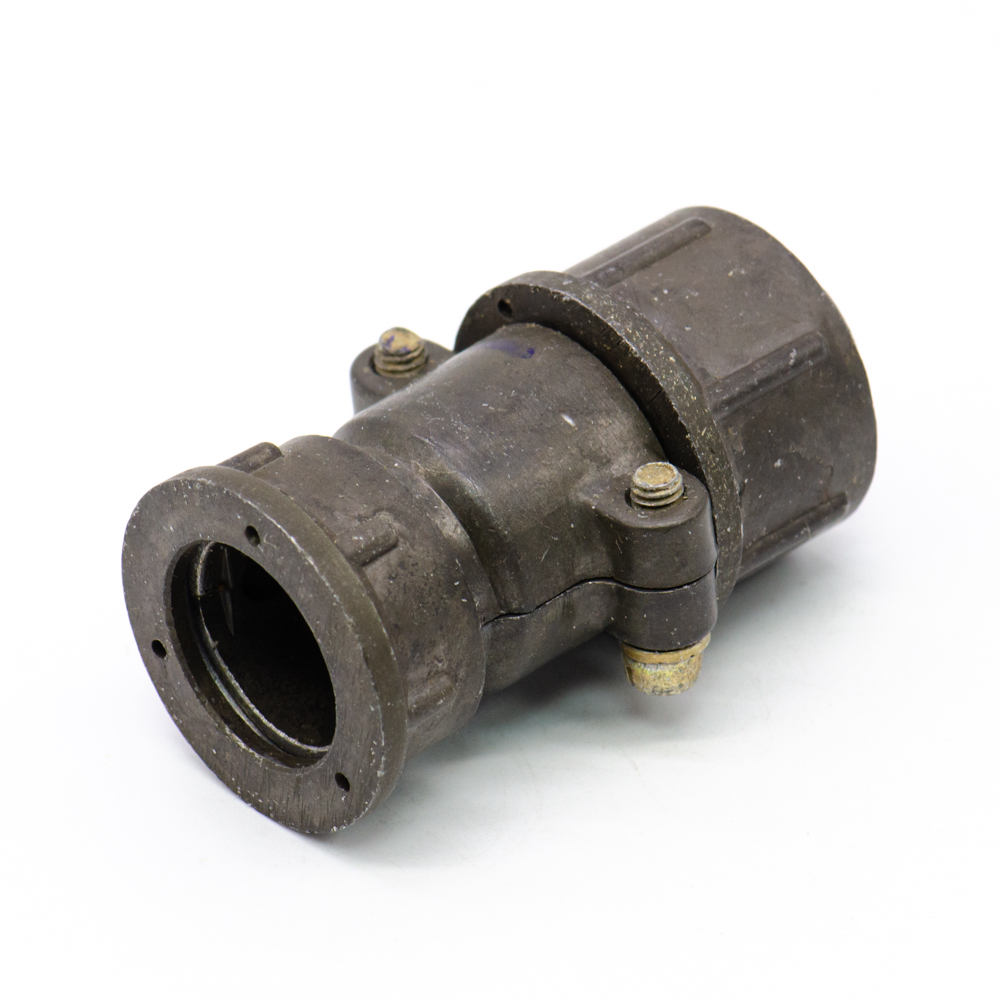

ШР20П2ЭШ6 Розетка кабельная, "1" (арт. TN-3068)

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): TN-3068

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
Нормы и требования ГЕ0.364.107 ТУ

Подробная документация

Аналоги и альтернативы

ID: 226555

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём ШР20П2ЭШ6 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 6 - сочетание контактов - 2 контакта диаметром 2,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР20П2ЭШ6 сочленяется с блочными вставками ШР20П(ПК,СК)2Э(Н)Ш6. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	40,98
Дата изготовленияi	1976-1991
Транслитерация	SHR20P2ESH6
Вид упаковки	самоупаковка
Нормы и требования	ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	20
Количество выводов или контактов	2
Условный номер контактного набора	6 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР20П2ЭШ6
Цвет изделия	темно-серый
Габаритные размеры LWH	55х36 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	1 mΩ
Номинальное напряжение	850 V
Рабочий ток	35 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Срок отгрузки со склада	1 день (в наличии)
