ШР16У2НШ5 Розетка кабельная "1"(арт. KP-8156)

к сравнению отложить

No name USSR

Артикул (ID): KP-8156

Срок отгрузки со склада Уточнить у менеджера
Дата изготовления 1976-1991
Кратность отгрузки 1
Гарантийный срок (мес.) 12
Вид приемки "1"- ОТК
Нормы и требования бРО.364.028 ТУ

Подробная документация

ID: 493037

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

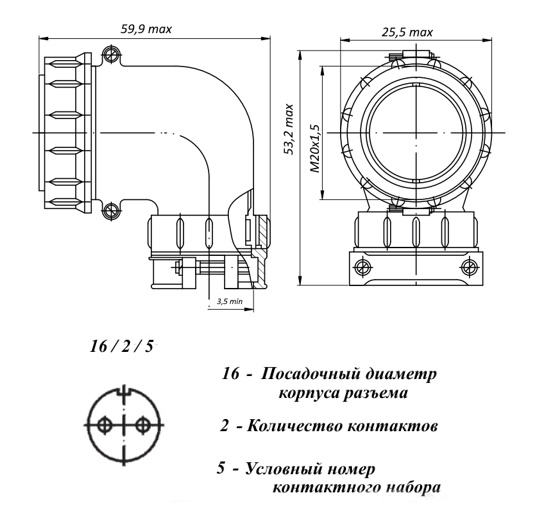

Разъём ШР16У2НШ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 16 - условный размер корпуса; У - кабельная часть с угловым патрубком; 2 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 5 - сочетание контактов - 2 контакта диаметром 1,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка кабельная ШР16У2НШ5 сочленяется с блочными вставками ШР16П(ПК,СК)2Э(Н)Ш5. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	ШР16У2НШ5 Розетка кабельная "1"
Торговая марка	No name USSR
Страна происхождения
Вид приемки i	"1"- ОТК
Масса изделия, гр	34
Дата изготовленияi	1976-1991
Транслитерация	SHR16U2NSH5
Вид упаковки	самоупаковка
Доупаковка	промасленная бумага
Состояние упаковки	самоупаковка
Нормы и требования	бРО.364.028 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	ШР
Условный размер корпуса	16
Количество выводов или контактов	2
Условный номер контактного набора	5 - 2 контакта Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	угловой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	ШР16У2НШ5
Цвет изделия	темно-серый
Габаритные размеры LWH	29х41х53 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для неэкранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2 000 m/c²
Сопротивление изоляции	5 000 MΩ
Ускорение при механическом ударе одиноч. действия	5 000 m/с²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	98% при температуре +25°С
Атмосферное давление	от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Срок отгрузки со склада	1 день (в наличии)
