Скидка на  Конденсаторы электролитические
-20%

ШР16ПК1НШ3 Вилка блочная карболит, бР0.364.028 ТУ(арт. KP-5384)

ПО " Коннектор" , Харьков; 850 V; Б - приборный; П - прямой патрубок; Н - гайка для неэкранированного кабеля; на панель; " 1" - ОТК; 50 A - для контактов Ø 3,5 mm; вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…; 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…
СССР
Артикул (ID): KP-5384
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.028 ТУ
Подробная документация
ID: 481808
На складе 13 шт
  • Цена от 1190 ₽
  • 1 шт 1250 ₽
  • от 5 шт 1190 ₽
Количество
Быстрый заказ

ШР16ПК1НШ3 Вилка блочная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 16 - условный размер корпуса; ПК - блочная часть с прямым патрубком; 1 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – вилка (штырь); 3 - сочетание контактов (3 - 1 контакт диаметром 3,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки ШР16П1НШ3 ШР16П1ЭШ3, ШР16У1НШ3, ШР16У1ЭШ3. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР16ПК1НШ3 Вилка блочная карболит, бР0.364.028 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 35
Дата изготовленияi 1976-1991
Транслитерация ShR16PK1NSH3 Block carbolite fork, bR0.364.028 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.028 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов ШР
Условный размер корпуса 16
Количество контактов 1 контакт
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 3 - 1 контактакт Ø 3,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 1 - Ø 3,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Установочные размеры 19 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M20х1,5 mm

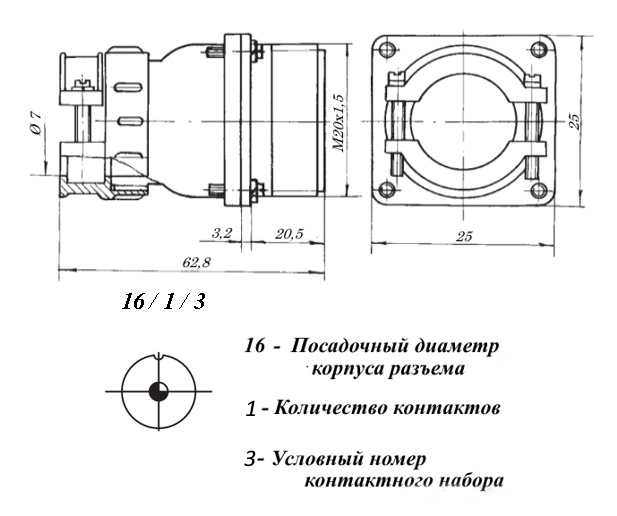

Габаритные размеры L*W*H 25х25х62,8 mm
Длина корпуса 25 mm
Ширина корпуса 25 mm
Высота корпуса 62,8 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация ShR16PK1NSH3 Block carbolite fork, bR0.364.028 TU
Фактическая маркировка ШР16ПК1НШ3
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки 2РТТ, 2РТ-А
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 50 A - для контактов Ø 3,5 mm
Рабочий ток на разъем, max 50 A
Сопротивление контактов не более 0,75 mΩ - для контактов Ø 3,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР16ПК1НШ3 Вилка блочная карболит, бР0.364.028 ТУ   (datasheet)
