Скидка на  Конденсаторы электролитические
-20%

ШР16П2ЭГ5 Розетка блочная, SZC(арт. KP-121)

SZC; 850 V; Б - приборный; нет; -; на панель; -; 20 A - для контактов Ø 1,5 mm; розетка блочная, соединитель, разъем соединительный, соединитель электрический...; 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…
КИТАЙ
Артикул (ID): KP-121
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 407580
На складе 67 шт
  • Цена от 268 ₽
  • 1 шт 298 ₽
  • от 10 шт 268 ₽
Количество
Быстрый заказ

ШР16П2ЭГ5 Розетка блочная, SZC - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: ШР - тип соединителя; 16 - условный размер корпуса; П – приборная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 5 - сочетание контактов (5 - 2 контакта диаметром 1,5 мм); покрытие контактов - никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении 850 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки ШР16П2ЭГ5Н, ШР16ПК2НГ5Н, ШР16СК2НГ5Н, ШР16СК2ЭГ5Н. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ШР16П2ЭГ5 Розетка блочная, SZC
Торговая марка SZC
Страна происхождения КИТАЙ
Масса изделия, гр 18,6
Дата изготовленияi дата не указана
Транслитерация ShR16P2EG5 Block socket, SZC
Вид упаковки картонная коробка (10шт)
Доупаковка промасленная бумага
Состояние упаковки заводская

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов ШР (аналог)
Условный размер корпуса 16
Количество контактов 2 контакта
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 2 контакта Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 2 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

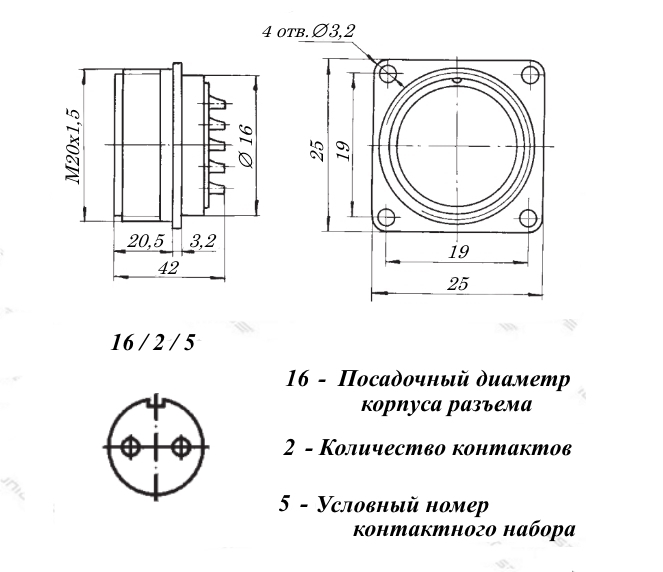

Установочные размеры 19 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора термопластик
Цвет изолятора коричневый
Шаг резьбы накидной гайки M20х1,5 mm
Габаритные размеры L*W*H 25х25х42 mm
Длина корпуса 25 mm
Ширина корпуса 25 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики аналог
Транслитерация ShR16P2EG5 Block socket, SZC
Фактическая маркировка отсутствует
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТТ, 2РТ-А
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, P…, WS..., WY…, PRB…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 20 A - для контактов Ø 1,5 mm
Рабочий ток на разъем, max 20 A
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Степень защиты IPi IP54
Интервал рабочих температур от -60 до +60°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 133,32 10⁻¹² Pa до 50,6 10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
ШР16П2ЭГ5 Розетка блочная, SZC   (datasheet)
ШР16П2ЭГ5 Розетка блочная, SZC   (datasheet)
